Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G600JF-230
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4100-7000/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Uderzenie pazurami: |
220 mm |
Maksymalna siła mocowania: |
1,7KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-230mm |
Centralna wysokość: |
350 mm |
Bezwładność obrotowa: |
4,5 kg. |
Obracająca się waga części: |
141 kg |
Masa całej jednostki: |
219kg |
Uderzenie pazurami: |
220 mm |
Maksymalna siła mocowania: |
1,7KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-230mm |
Centralna wysokość: |
350 mm |
Bezwładność obrotowa: |
4,5 kg. |
Obracająca się waga części: |
141 kg |
Masa całej jednostki: |
219kg |
1. Opis

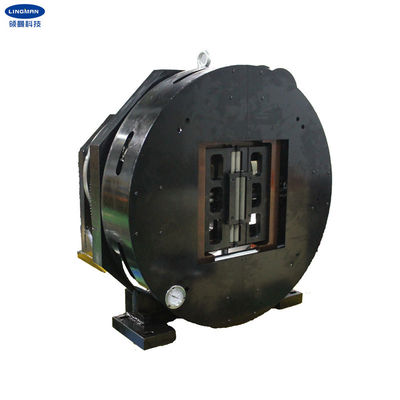

Nasz uchwyt jest powszechnie wykonany do maszyny do cięcia laserowego włókna.Cały uchwyt posiada możliwość wykorzystania jako niezależne obracające się wrzeciono.W międzyczasie obrabiany przedmiot może być mocno trzymany podczas obracania.Szybkie zaciskanie i odkręcanie może być wykonywane przez boczne obracanie wlotu powietrza i może pracować z odłączaniem źródła powietrza.
Uchwyty są wyprowadzane bezpośrednio z cylindra, sprawność mechaniczna jest wysoka, strata energii jest niewielka, wyjściowa siła zaciskania jest duża, a siła zaciskania jest stabilna.Ponieważ cylinder służy do bezpośredniego mocowania obrabianego przedmiotu, skok roboczy cylindra jest skokiem roboczym uchwytu, a zakres mocowania jest szeroki.
Środek uchwytu jest specjalnie wykonany w kształcie kwadratu.Nie tylko zwiększa rozmiar rury kwadratowej, ale także zwiększa zakres rzeczywistego użytkowania.
2. Parametry wydajności
|
G600JF-230 |
|
220mm |
|
1,7KN |
|
0,4-0,9 MPa |
|
500 obr/min |
|
10-230mm |
|
350mm |
|
4,5g.m2 |
|
141 kg |
|
219kg |
3.Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | K | L | O | R | S |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
1. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
2. Profesjonalny zespół projektowy współpracuje z Tobą.
3. Profesjonalny zespół QC gwarantujący wysoką jakość.
4. Zapewnienie usługi OEM i ODM.
