Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G500C-225
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 6900-7500 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 50 zestawów miesięcznie
Nazwa produktu: |
Uchwyt z pełnym skokiem |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
200 mm |
Maksymalna siła mocowania: |
1,6-2,77 KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130r / min |
zakres mocowania: |
0-225mm |
Centralna wysokość: |
315 mm |
Bezwładność obrotowa: |
6,1 kg ㎡ |
Obracająca się waga części: |
140 kg |
Masa całej jednostki: |
240 kg |
Nazwa produktu: |
Uchwyt z pełnym skokiem |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
200 mm |
Maksymalna siła mocowania: |
1,6-2,77 KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130r / min |
zakres mocowania: |
0-225mm |
Centralna wysokość: |
315 mm |
Bezwładność obrotowa: |
6,1 kg ㎡ |
Obracająca się waga części: |
140 kg |
Masa całej jednostki: |
240 kg |
1. Opis

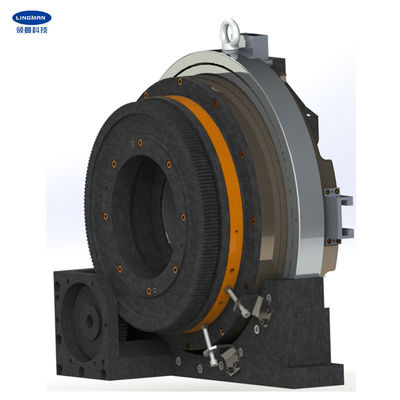

Nasz uchwyt jest przeznaczony głównie do cięcia laserowego, a sam uchwyt może być stosowany jako niezależne obrotowe wrzeciono.Może mocno zaciskać obrabiany przedmiot, a także obracać się.Szybkie mocowanie i luzowanie można osiągnąć dzięki bocznemu obrotowi.
Uchwyt działa na pełnym skoku, nie ma potrzeby regulacji pozycji czterech szczęk, można zamocować pełny zakres odpowiednich części rurowych, poprawia się wydajność produkcji.Uchwyt ma zamkniętą konstrukcję i ma dobrą stabilność i odporność na zużycie.
Dzięki krzyżowemu łożysku wałeczkowemu ma dłuższą żywotność, wyższą dokładność i powtarzalną dokładność pozycjonowania niż tradycyjny uchwyt laserowy. W porównaniu z podobnymi produktami na rynku ma większą siłę mocowania.Ponadto, w przypadku niskiego źródła powietrza, można uzyskać mniejszą siłę zacisku, aby zaspokoić obróbkę rur cienkościennych.
Uchwyt jest powszechnie stosowany w specjalnych wycinarkach laserowych i innych maszynach do obróbki rur.
2. Parametry wydajności
|
Numer modelu |
G500C-225 |
| Uderzenie pazurów | 200mm |
| Maksymalna siła mocowania | 1,6-2,77KN |
| Dopuszczalne ciśnienie | 0,1-0,9 MPa |
| Ogranicz prędkość | 130 obr/min |
| Zakres mocowania | 0-225mm |
| Wysokość centralna | 315mm |
| Bezwładność obrotowa | 6,1 kg. |
| Masa części obrotowej | 140kg |
| Cała waga jednostkowa | 240kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | K | O | R | S |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| a. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Professional zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d. Zapewnienie usługi OEM i ODM. |
