Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G400B-165
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 3400-3800/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Nazwa produktu: |
Główny uchwyt |
Uderzenie pazurami: |
60mm |
Maksymalna siła mocowania: |
1,2KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
250 obr / min |
zakres mocowania: |
20-160 mm |
Centralna wysokość: |
260 mm |
Bezwładność obrotowa: |
3,63 kg. ㎡ |
Obracająca się waga części: |
125 kg |
Masa całej jednostki: |
170 kg |
Podanie: |
Cięcie laserowe |
Nazwa produktu: |
Główny uchwyt |
Uderzenie pazurami: |
60mm |
Maksymalna siła mocowania: |
1,2KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
250 obr / min |
zakres mocowania: |
20-160 mm |
Centralna wysokość: |
260 mm |
Bezwładność obrotowa: |
3,63 kg. ㎡ |
Obracająca się waga części: |
125 kg |
Masa całej jednostki: |
170 kg |
Podanie: |
Cięcie laserowe |

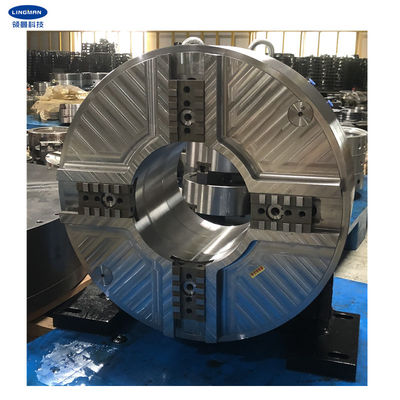

1. Opis
Nasz uchwyt jest specjalnie zaprojektowany do laserowego cięcia rur.Sam produkt może być używany jako niezależne wrzeciono z uchwytem w środku, który może mocno zacisnąć obrabiany przedmiot i jednocześnie się obracać.
W środku znajdują się dwa niezależne cylindry, zawór jednokierunkowy i zawór zwrotny, a także funkcja długotrwałego utrzymywania ciśnienia (ponad 8 godzin).Szybkie zaciskanie i luzowanie można osiągnąć poprzez boczne obracanie wlotu powietrza i odłączenie źródła powietrza w celu rozpoczęcia pracy.
Konstrukcja uchwytu jest stabilna i może przenosić dużą siłę promieniową, siłę osiową i siłę przewracającą.Ma płynną rotację, wysoką dokładność i niski poziom hałasu.Co więcej, ma niewielką wagę i małą bezwładność obrotową, wydajność cięcia można znacznie poprawić, a także oszczędza energię.
2. Parametry wydajności
|
G400B-165 |
|
60mm |
|
1,2KN |
|
0,4-0,9 MPa |
|
250 obr/min |
|
20-160mm |
|
260mm |
|
3,63kg.m2 |
|
125kg |
|
170kg |
3.Wymiary
Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | K | L | M | N | O | P | Q | R | S |
G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. Zalety
za.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
do.Wysoka powtarzalna dokładność pozycjonowania |
re.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
do.Profesjonalny zespół QC gwarantujący wysoką jakość. |
re.Świadczenie usług OEM i ODM. |
