Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: Pneumatyczny uchwyt obrotowy G500DC-230
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4200-4900/set
Szczegóły pakowania: Karton na drewno
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Laserowy pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
220mm |
maksymalna siła docisku: |
1,5kN |
Dopuszczalne ciśnienie: |
0,3-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
8-173mm |
Wysokość centralna: |
260mm |
Bezwładność obrotowa: |
3.kg.㎡ |
Funkcja: |
Lepsza odporność na zużycie |
Nazwa produktu: |
Laserowy pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
220mm |
maksymalna siła docisku: |
1,5kN |
Dopuszczalne ciśnienie: |
0,3-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
8-173mm |
Wysokość centralna: |
260mm |
Bezwładność obrotowa: |
3.kg.㎡ |
Funkcja: |
Lepsza odporność na zużycie |
1. Opis

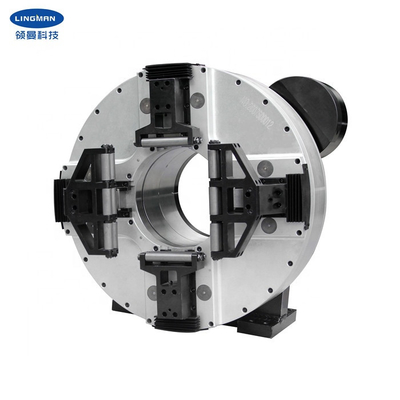

Nasz pneumatyczny uchwyt obrotowy jest przeznaczony głównie do laserowej maszyny do cięcia rur. Ten uchwyt pneumatyczny może również zaciskać rury okrągłe, prostokątne, kwadratowe, w kształcie litery H i w kształcie litery L, które mogą spełnić różne wymagania.
Ten uchwyt to najnowszy projekt.Pneumatyczny uchwyt obrotowy jest konstrukcją pełnego skoku, więc nie ma potrzeby regulacji położenia czterech szczęk.Skok/średnica tego rodzaju pneumatycznego uchwytu obrotowego wynosi 220 mm, maksymalna siła mocowania wynosi 1,5 KN, a wysokość środkowa to 315 mm.W przypadku niskiego ciśnienia powietrza można uzyskać mniejszą siłę docisku.
Uchwyt pneumatyczny może pracować w pełnym skoku bez dodatkowej regulacji czterech szczęk. Przyjmując całkowicie zamkniętą konstrukcję, uchwyt ma lepszą stabilność i odporność na zużycie. Ma dłuższą żywotność, wyższą dokładność obrotową i powtarzalną dokładność pozycjonowania ze względu nawewnętrzne łożysko poprzeczne.
2. Parametry wydajności
|
Pneumatyczny uchwyt obrotowy |
|
G500DC-230 |
|
220mm |
|
1,5KN |
|
0,3-0,9 MPa |
|
150 obr/min |
|
8-228mm |
|
315mm |
|
4,18 kg.m² |
|
124kg |
|
245 kg |
3.Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | R | S |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Zalety
| a.Pneumatyczny uchwyt obrotowy o pełnym skoku |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
