Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: K12-80/100/125/130/160
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 95-155 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |

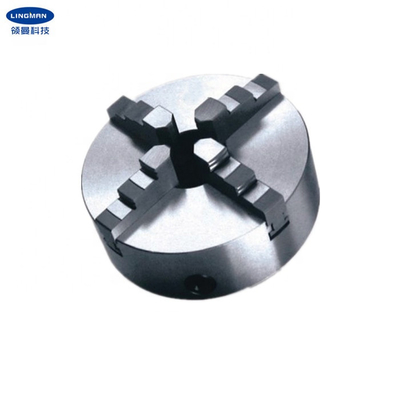

4-szczękowy uchwyt samocentrujący |
Materiał: |
Stal, stal nierdzewna |
Średnica: |
66mm |
Ogranicz prędkość: |
2400 obr/min |
Max. Maks. torque moment obrotowy: |
250Nm |
Waga: |
25,5 kg |
Stosowanie: |
Mocowanie przedmiotu obrabianego |
Moc: |
podręcznik |
Funkcja: |
Wysoka dokładność centrowania |
Aplikacja: |
Tokarka CNC |
Dostosowane wsparcie: |
OEM |
Nazwa produktu: |
4-szczękowy uchwyt samocentrujący |
Materiał: |
Stal, stal nierdzewna |
Średnica: |
66mm |
Ogranicz prędkość: |
2400 obr/min |
Max. Maks. torque moment obrotowy: |
250Nm |
Waga: |
25,5 kg |
Stosowanie: |
Mocowanie przedmiotu obrabianego |
Moc: |
podręcznik |
Funkcja: |
Wysoka dokładność centrowania |
Aplikacja: |
Tokarka CNC |
Dostosowane wsparcie: |
OEM |
1. Opis
Pełna nazwa czteroszczękowego samocentrującego uchwytu to ręczny czteroszczękowy samocentrujący uchwyt do obrabiarek.Składa się z korpusu dysku, czterech małych skośnych zębów i pary szczęk.Cztery małe skośne zęby są połączone z drutem cewki, tył drutu cewki ma płaską strukturę gwintu, a pazury są równomiernie zainstalowane na płaskim gwincie.Kiedy mały ząb skośny zostanie pociągnięty za pomocą klucza, cewka się obróci, a płaski gwint z tyłu spowoduje, że pazur jednocześnie zbliży się lub wycofa do środka.Ponieważ skoki płaskich prostokątnych gwintów na zwiniętym drucie są równe, odległości ruchu czterech pazurów są równe, co skutkuje automatycznym centrowaniem.
Istnieją dwa rodzaje szczęk czteroszczękowego uchwytu samocentrującego, w tym szczęki integralne i szczęki oddzielne.Całkowity pazur jest pazurem, który integruje pazur podstawy i pazur górny, a para całości jest podzielona na cztery pazury pozytywne i cztery pazury odwrotne.Para pazurów rozdzielających ma tylko cztery pazury, a każdy pazur składa się z pazura podstawy i pazura górnego.Ponadto można również zapewnić miękkie szczęki zgodnie z wymaganiami użytkownika, a wysoką dokładność centrowania można uzyskać po przypadkowej konfiguracji (szlifowaniu), aby spełnić wymagania dotyczące mocowania.
Szczęki czteroszczękowego uchwytu jednostronnego działania mają tylko jeden typ integralnej szczęki.Jedna szczęka może poruszać się niezależnie w celu mocowania części mimośrodowych i o nieregularnych kształtach.
2. Wymiary
3. Zalety
a.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji |
4. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
5.Linia produkcyjna
