Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: K12-80/100/125/130/160
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 95-155 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |

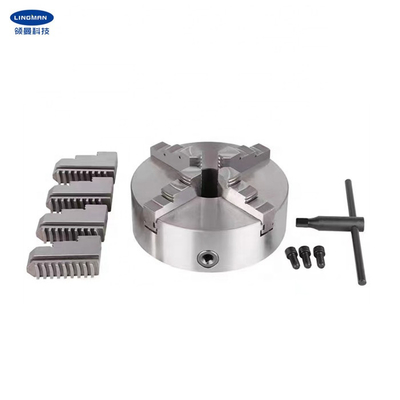

Uchwyt samocentrujący 4 szczęki |
Materiał: |
Stal nierdzewna |
Średnica: |
84mm |
Ogranicz prędkość: |
2200 obr/min |
Max. Maks. torque moment obrotowy: |
245Nm |
Waga: |
27 kg |
Stosowanie: |
Akcesoria do tokarek |
Moc: |
podręcznik |
Funkcja: |
Szybko zaciskaj |
Aplikacja: |
Tokarka CNC |
Nazwa produktu: |
Uchwyt samocentrujący 4 szczęki |
Materiał: |
Stal nierdzewna |
Średnica: |
84mm |
Ogranicz prędkość: |
2200 obr/min |
Max. Maks. torque moment obrotowy: |
245Nm |
Waga: |
27 kg |
Stosowanie: |
Akcesoria do tokarek |
Moc: |
podręcznik |
Funkcja: |
Szybko zaciskaj |
Aplikacja: |
Tokarka CNC |
1. Opis
Pełna nazwa czteroszczękowego samocentrującego uchwytu to ręczny czteroszczękowy samocentrujący uchwyt do obrabiarek.Składa się z korpusu dysku, czterech małych spiralnych zębów i pary szczęk.Cztery małe spiralne zęby są połączone z drutem cewki, tył drutu cewki jest płaską strukturą gwintu, a pazury są równomiernie zainstalowane na płaskim gwincie.Kiedy mały, spiralny ząb zostanie pociągnięty kluczem, cewka się obraca, a płaski gwint na jego grzbiecie powoduje, że szczęki jednocześnie zbliżają się lub cofają do środka.Ponieważ skoki płaskich prostokątnych gwintów na zwiniętym drucie są równe, odległości ruchu czterech pazurów są równe, co ma funkcję automatycznego centrowania.
Czteroszczękowy uchwyt samocentrujący ma dwa rodzaje szczęk: szczęki integralne i szczęki oddzielne.Całkowity pazur jest pazurem, w którym pazur podstawy i górny są zintegrowane, a para całości jest podzielona na cztery pazury dodatnie i cztery pazury odwrotne.Para pazurów rozdzielających ma tylko cztery pazury, a każdy pazur składa się z pazura podstawy i pazura górnego.Ponadto można również zapewnić miękkie szczęki zgodnie z wymaganiami użytkownika, a wysoką dokładność centrowania można uzyskać po przypadkowej konfiguracji (szlifowaniu), aby spełnić wymagania dotyczące mocowania.
Funkcja: Synchroniczny ruch czterech pazurów nadaje się do mocowania części kwadratowych i kwadratowych, a także części wału i tarczy.
Stosowane obrabiarki i akcesoria: tokarki zwykłe, ekonomiczne tokarki CNC, szlifierki, frezarki, wiertarki i akcesoria do obrabiarek - obrotnice z głowicą indeksującą itp.
2. Wymiary
3. Zalety
a.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji |
4. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
5.Linia produkcyjna
