Dom > Produkty > Uchwyt tokarski CNC > 4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach

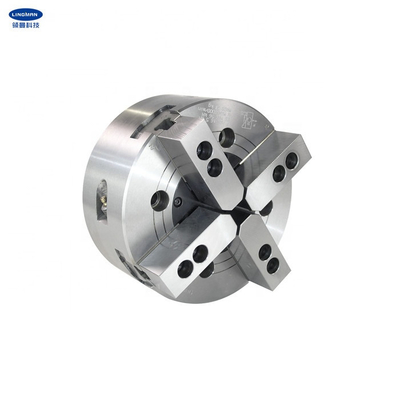

4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: 4H-10

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: USD 550-1650 set

Szczegóły pakowania: karton z drewna

Czas dostawy: 7-15 dni roboczych

Zasady płatności: T/T, L/C

Możliwość Supply: 200 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

Uchwyt hydrauliczny z otworem przelotowym

,

uchwyt hydrauliczny z 4 szczękami

,

uchwyt tokarski CNC serii 4H

Nazwa produktu:
Hydrauliczny uchwyt drążony
Skok klina:
19mm
Skok/średnica pazura:
8,8 mm
Średnica mocowania:
31-254mm
Maks. DB ciągnąć:
42,6KN
Max. Maks. clamping force siła docisku:
110.7KN
Max. Maks. numbers of revolutions liczby obrotów:
3400 obr/min
Waga:
36,3 kg
Maksymalne ciśnienie robocze:
2,7Mpa
Odpowiedni cylinder obrotowy:
TH-1075
Nazwa produktu:
Hydrauliczny uchwyt drążony
Skok klina:
19mm
Skok/średnica pazura:
8,8 mm
Średnica mocowania:
31-254mm
Maks. DB ciągnąć:
42,6KN
Max. Maks. clamping force siła docisku:
110.7KN
Max. Maks. numbers of revolutions liczby obrotów:
3400 obr/min
Waga:
36,3 kg
Maksymalne ciśnienie robocze:
2,7Mpa
Odpowiedni cylinder obrotowy:
TH-1075
4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach
4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach

1. Opis


Ten uchwyt hydrauliczny przyjmuje strukturę dużych otworów, cztery pazury mają kształt klina, szczególnie nadają się do chwytania przedmiotów o specjalnym kształcie.Wszystkie powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Ponadto charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.
Ten produkt jest trwały i ma płynną pracę z dużą prędkością.Wysoka precyzja pozycjonowania i powtórzeń, duża siła docisku, odpowiednia do produkcji automatycznej.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.

Tuleja zaciskowa zmniejsza wagę tokarki i zwiększa żywotność.Połączenie krótkiego cylindra jest zgodne z normą krajową, klient nie musi zmieniać konstrukcji tokarki, wystarczy kołnierz o tej samej wielkości co uchwyt, który można łatwo zamontować w krótkim czasie.

Oprócz 15" oferujemy również uchwyty w rozmiarach 4", 5", 6", 8", 12" i 18". Dostępne są również niestandardowe tuleje zaciskowe zgodnie z Twoimi rysunkami i wymaganiami.


 2. Parametry wydajności

Numer modelu

4H-10

Skok klina

19mm

Skok/średnica pazura

8,8 mm

Średnica mocowania

31-254mm

Maks.DB ciągnąć

42,6KN

Maks.siła docisku

110.7KN

Waga

36,3 KG

Maksymalne ciśnienie robocze

2,7Mpa

Maks.liczba obrotów

3400 obr/min

Odpowiedni cylinder obrotowy

TH-1075


3. Wymiary


4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach 0

4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach 1








4. Zalety


a.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki
c.Wysoka powtarzalna dokładność pozycjonowania
d.Niskie koszty utrzymania, długa żywotność
mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury grzebieniowe lub wpuszczane




5. Nasza usługa

a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
b.Profesjonalny zespół projektowy współpracuje z Tobą.
s.Profesjonalny zespół QC gwarantujący wysoką jakość.
d.Świadczenie usług OEM i ODM


6. Linia produkcyjna
4H Seria 4-szczękowy uchwyt hydrauliczny z przelotowym otworem używany w obrabiarkach 2
