Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: JAB-25
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 480-950/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 100 zestawów na miesiąc
Nazwa produktu: |
JAB-40 |
Surowiec: |
Stal |
Strona pchająca: |
161,6 cm² |
Pociągnij stronę: |
145,5 cm² |
Krok otwór: |
40mm |
Przez otwór: |
50mm |
Max. Maks. clamping force siła docisku: |
0,4-0,7 |
Śruba łącząca: |
4-M8 |
Tuleja adaptera: |
16C |
Śruba mocująca tuleję zaciskową: |
2-M5 |
Waga: |
13,5 kg |
Aplikacja: |
Tokarka CNC |
Nazwa produktu: |
JAB-40 |
Surowiec: |
Stal |
Strona pchająca: |
161,6 cm² |
Pociągnij stronę: |
145,5 cm² |
Krok otwór: |
40mm |
Przez otwór: |
50mm |
Max. Maks. clamping force siła docisku: |
0,4-0,7 |
Śruba łącząca: |
4-M8 |
Tuleja adaptera: |
16C |
Śruba mocująca tuleję zaciskową: |
2-M5 |
Waga: |
13,5 kg |
Aplikacja: |
Tokarka CNC |

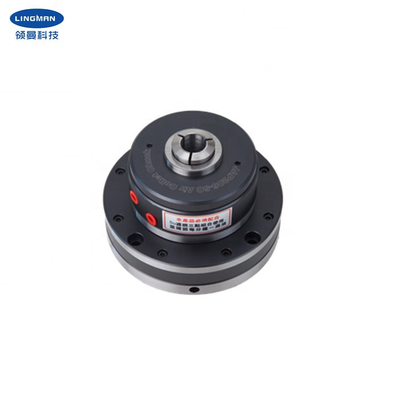

1. Opis
Nasza firma produkuje głównie wszelkiego rodzaju uchwyty, używane do wycinarek laserowych, tokarek CNC, tokarek samochodowych i tak dalej.Obrotowy, szybkoobrotowy uchwyt pneumatyczny może być używany w konfiguracji z rozprężaniem wewnętrznym lub zaciskiem zewnętrznym.Jest to zintegrowana konstrukcja o wysokiej dokładności (w granicach 0,01 mm).Bez obciążenia, z dużą prędkością, długą żywotnością i niską temperaturą.A gdy ciśnienie zostanie przerwane, uchwyt może zostać automatycznie zablokowany, aby pokazać stan mocowania.
2. Parametry wydajności
| JAB-40 |
| 161,6 cm² |
| 145,5 cm² |
| 0,4-0,7 MPa |
| 3500 obr/min |
| 40mm |
| 50mm |
| 7,8/7,2 |
| 4-M8 |
| 16C |
| 2-M5 |
3. Wymiary
Specyfikacje | A | B | C | D | mi | F | G | H | I | L |
JAB-40 | 187 | 150 | 40 | 133 | 72 | 50 | 5 | 9 | 168 | 117 |
4. Zalety
a.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji |
5. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
