Dom > Produkty > Uchwyt tokarski CNC > Wysoka dokładność mocowania Hydrauliczny uchwyt tokarski z 3 szczękami

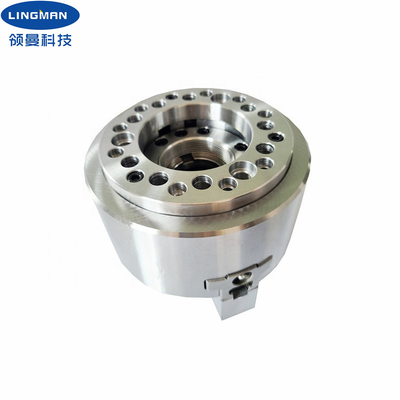

Wysoka dokładność mocowania Hydrauliczny uchwyt tokarski z 3 szczękami

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: 3H-06

Warunki płatności i wysyłki

Minimalne zamówienie: 5 zestawów

Cena: USD 265-780 set

Szczegóły pakowania: karton z drewna

Czas dostawy: 7-15 dni roboczych

Zasady płatności: T/T, L/C

Możliwość Supply: 200 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:
Nazwa produktu:
Uchwyt mocy
Numer modelu:
3H-06
Materiał:
Stal, stal nierdzewna
Skok klina:
12mm
Skok/średnica pazura:
5,5 mm
Średnica mocowania:
15-168mm
Maks. DB ciągnąć:
21,5KN
Max. Maks. clamping force siła docisku:
56.8KN
Maksymalne ciśnienie robocze:
2,8Mpa
Moc:
Hydrauliczny
Pasujący cyl.:
TH-646
Maksymalna prędkość:
6000 min/obr/min
Nazwa produktu:
Uchwyt mocy
Numer modelu:
3H-06
Materiał:
Stal, stal nierdzewna
Skok klina:
12mm
Skok/średnica pazura:
5,5 mm
Średnica mocowania:
15-168mm
Maks. DB ciągnąć:
21,5KN
Max. Maks. clamping force siła docisku:
56.8KN
Maksymalne ciśnienie robocze:
2,8Mpa
Moc:
Hydrauliczny
Pasujący cyl.:
TH-646
Maksymalna prędkość:
6000 min/obr/min
Wysoka dokładność mocowania Hydrauliczny uchwyt tokarski z 3 szczękami

Przez otwór 3 szczęki CNC Moc hydrauliczny uchwyt tokarski

1. Opis



Ten produkt jest patentem krajowym z niezależnymi prawami własności intelektualnej.Ten produkt to trzyszczękowy otwór przelotowy w kształcie klina o dużej średnicy, szczególnie odpowiedni do mocowania przedmiotów o specjalnym kształcie.Powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Zaletą tego produktu jest wysoka sztywność konstrukcji i wysoka dokładność mocowania.
Zaletami tego uchwytu są: 1. Poprawa wydajności pracy, może osiągnąć jedną osobę do obsługi więcej niż jednej obrabiarki CNC;2. Znacznie obniżają koszty zasobów ludzkich, ale także zmniejszają inwestycje w sprzęt stały, szeroko stosowany w przedsiębiorstwach przetwarzających maszyny wsadowe, jednoproduktowe
Produkty nadają się do obróbki kół zębatych, typu tarczowego, typu krótkiego wału do obróbki przedmiotu obrabianego.
Tuleje niestandardowe są dostępne jako uzupełnienie tulei o standardowym rozmiarze,
oprócz uchwytów o standardowym rozmiarze dostępne są również uchwyty niestandardowe.





 2. Parametry wydajności



Numer modelu

3H-06

Skok klina

12mm

Skok pazura/średnica

5,5 mm

Średnica mocowania

15-168mm

Maks.DB ciągnąć

21,5KN

Maks.siła docisku

56.8KN

Waga

11,9 kg

Maksymalne ciśnienie robocze

2,8Mpa

Maks.liczba obrotów

6000 obr/min

Odpowiedni cylinder obrotowy

TH-646



3.Wymiary



Wysoka dokładność mocowania Hydrauliczny uchwyt tokarski z 3 szczękami 0


Specyfikacje A B C D D1 D2 mi E1 F G maks. G min. H J
3H-06 168 81 140 104,8 / / 5 / 45 11 -1 19 20



Wysoka dokładność mocowania Hydrauliczny uchwyt tokarski z 3 szczękami 1


4. Zalety



a.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki
c.Wysoka powtarzalna dokładność pozycjonowania
d.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury grzebieniowe lub wpuszczane





5. Nasza usługa

a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
b.Profesjonalny zespół projektowy współpracuje z Tobą.
s.Profesjonalny zespół QC gwarantujący wysoką jakość.
d.Świadczenie usług OEM i ODM.



6.Linia produkcyjna

Wysoka dokładność mocowania Hydrauliczny uchwyt tokarski z 3 szczękami 2
