Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G1000B-520
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 8000-18000/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-30 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Uchwyt pneumatyczny |
Skok szczęki: |
240mm |
Zakres mocowania: |
30-500mm |
Wysokość centralna: |
560mm |
maksymalna siła docisku: |
15,7KN |
Dopuszczalne ciśnienie: |
0,25-1,0 MPa |
Ogranicz prędkość: |
120 obr/min |
Bezwładność obrotowa: |
118,4 kg. ㎡ |
Masa części obrotowej: |
728kg |
Cała waga: |
972 kg |
Nazwa produktu: |
Uchwyt pneumatyczny |
Skok szczęki: |
240mm |
Zakres mocowania: |
30-500mm |
Wysokość centralna: |
560mm |
maksymalna siła docisku: |
15,7KN |
Dopuszczalne ciśnienie: |
0,25-1,0 MPa |
Ogranicz prędkość: |
120 obr/min |
Bezwładność obrotowa: |
118,4 kg. ㎡ |
Masa części obrotowej: |
728kg |
Cała waga: |
972 kg |
1. Opis

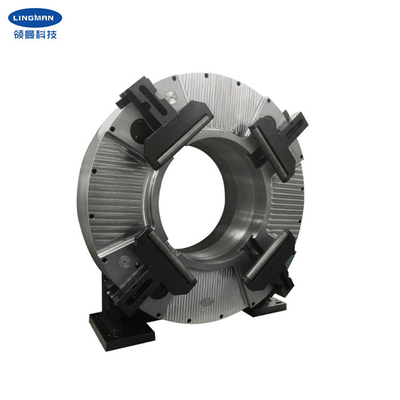

Ten rodzaj uchwytu ma cztery szczęki o podwójnej mocy i automatycznej konstrukcji z dwoma dwoma centrami.Ze względu na dużą długość elementów obrabianych przez maszynę do cięcia, uchwyt główny jest używany jako pozycja głowicy wycinarki laserowej, a uchwyt tylny jest do niego dopasowany.Ten model jest profesjonalnym uchwytem pneumatycznym do ciężkiej maszyny do cięcia rur, może zaciskać okrągłą rurę do Φ440 mm o wadze 1000 kg.Ten typuchwytu pneumatycznego ma stabilną konstrukcję i może wytrzymać dużą siłę promieniową, siłę osiową i siłę przewracającą.Podczas pracy obraca się płynnie z dużą dokładnością i niskim poziomem hałasu.
Nasz uchwyt laserowy jest typu pneumatycznego i jest używany głównie w laserowych maszynach do cięcia rur, maszynach do cięcia plazmowego i spawarkach.Może obsługiwać różne kształty rur, takie jak rura okrągła, rura kwadratowa, rura prostokątna, rura w kształcie litery L i rura w kształcie litery H.Poprawia dokładność cięcia, dokładność obrotu i powtarzalną dokładność pozycjonowania w porównaniu z tradycyjnym uchwytem.Zastosowanie uchwytu laserowego sprawia, że cięcie laserowe jest wydajniejsze i szybsze.
2. Parametry wydajności
|
G1000B-520 |
|
240mm |
|
15,7KN |
|
0,25-1,0 MPa |
|
120 obr/min |
|
30-500mm |
|
560mm |
|
118,4 kg.m2 |
|
728kg |
|
972 kg |
3.Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | R | S |
| G1000B-520 | 900 | 560 | 880 | 925 | 296 | 250 | 620 | 332 | 440 | 454 | M10 | 18 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
