Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman

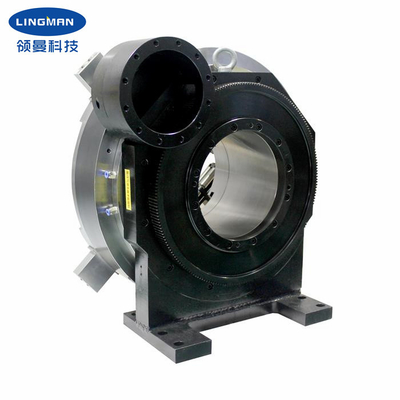

Numer modelu: Uchwyt laserowy G400DB-175
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4800-5400/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Uderzenie pazurów: |
162mm |
maksymalna siła docisku: |
0,8KN |
Dopuszczalne ciśnienie: |
0,2-0,9 MPa |
Ogranicz prędkość: |
200 obr/min |
Zakres mocowania: |
8-170mm |
Wysokość centralna: |
260mm |
Bezwładność obrotowa: |
3,2 kg. ㎡ |
Masa części obrotowej: |
125 kg |
Cała waga jednostkowa: |
190kg |
Aplikacja: |
Maszyna tnąca laserem |
Uderzenie pazurów: |
162mm |
maksymalna siła docisku: |
0,8KN |
Dopuszczalne ciśnienie: |
0,2-0,9 MPa |
Ogranicz prędkość: |
200 obr/min |
Zakres mocowania: |
8-170mm |
Wysokość centralna: |
260mm |
Bezwładność obrotowa: |
3,2 kg. ㎡ |
Masa części obrotowej: |
125 kg |
Cała waga jednostkowa: |
190kg |
Aplikacja: |
Maszyna tnąca laserem |
1. Opis
Nasz uchwyt laserowy jest specjalnie zaprojektowany do laserowego cięcia rur.Sam produkt może być używany jako niezależne wrzeciono, z uchwytami w środku, które mogą mocno zacisnąć obrabiany przedmiot i jednocześnie się obracać.
Uchwyt laserowy może pracować w pełnym skoku bez konieczności regulacji czterech dodatkowych pazurów.Może zacisnąć wszystkie odpowiednie łączniki rurowe, aby poprawić wydajność produkcji.Chuck przyjmuje całkowicie zamkniętą strukturę, z lepszą stabilnością i odpornością na zużycie.Charakteryzuje się prostą strukturą, wygodną instalacją, dużą przydatnością, czystym i trwałym, niezawodnym mocowaniem i trwałą precyzją.Łożysko poprzeczne, dłuższa żywotność niż tradycyjny uchwyt laserowy, wyższa dokładność obrotu i powtarzalna dokładność pozycjonowania, większa siła mocowania niż w przypadku podobnych produktów na rynku.
Podczas używania uchwytu ciśnienie powietrza powinno być kontrolowane w zakresie 0,4 ~ 0,9 MPa, a przewód powietrza o ciśnieniu większym niż 1,6 MPa należy dobrać do podłączenia do produktu, a przewód powietrza powinien znajdować się z dala od źródła ciepła i otwarty ogień.
2. Parametry wydajności
|
Uchwyt laserowy |
|
G400DB-175 |
|
162mm |
|
0,8KN |
|
0,2-0,9 MPa |
|
200 obr/min |
|
8-170mm |
|
260mm |
|
3,2 kg.m2 |
|
125kg |
|
190kg |
3. Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | O | R |
| G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6. Linia produkcyjna
