Dom > Produkty > Uchwyt laserowy > Kwadratowy otwór laserowy Pneumatyczny uchwyt do maszyny do cięcia rur

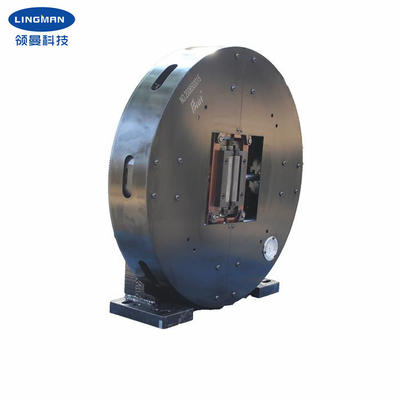

Kwadratowy otwór laserowy Pneumatyczny uchwyt do maszyny do cięcia rur

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: Uchwyt laserowy G680JF-245

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: USD 3800-6500 set

Szczegóły pakowania: karton z drewna

Czas dostawy: 15-20 dni roboczych

Zasady płatności: T/T, L/C

Możliwość Supply: 500 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

Kwadratowy uchwyt laserowy

,

pneumatyczny uchwyt laserowy

,

laserowy uchwyt pneumatyczny

Nazwa produktu:
Uchwyt laserowy
Uderzenie pazurów:
230mm
maksymalna siła docisku:
2.1KN
Dopuszczalne ciśnienie:
0,1-1,1 MPa
Ogranicz prędkość:
205 obr/min
Zakres mocowania:
10-245mm
Wysokość centralna:
350mm
Bezwładność obrotowa:
5,48 kg. ㎡
Masa części obrotowej:
175 kg
Cała waga jednostkowa:
262 kg
Nazwa produktu:
Uchwyt laserowy
Uderzenie pazurów:
230mm
maksymalna siła docisku:
2.1KN
Dopuszczalne ciśnienie:
0,1-1,1 MPa
Ogranicz prędkość:
205 obr/min
Zakres mocowania:
10-245mm
Wysokość centralna:
350mm
Bezwładność obrotowa:
5,48 kg. ㎡
Masa części obrotowej:
175 kg
Cała waga jednostkowa:
262 kg
Kwadratowy otwór laserowy Pneumatyczny uchwyt do maszyny do cięcia rur
Kwadratowy otwór laserowy Pneumatyczny uchwyt do maszyny do cięcia rur

1. Opis



Pneumatyczny uchwyt laserowy dwustronnego działania z kwadratowym otworem zintegrowanej maszyny z blachą sitową nadaje się do urządzeń do cięcia laserowego rur, cięcia obrotowego rur okrągłych, rur kwadratowych, rur owalnych itp.

Uchwyt laserowy przyjmuje bezpośrednie wyjście cylindra, który ma wysoką sprawność mechaniczną, małą stratę energii, dużą wyjściową siłę mocowania i stabilną siłę mocowania, nasz laser pneumatycznyuchwyt charakteryzuje się prostą budową, niewielką liczbą elementów, niewielką wagą, niską awaryjnością, stabilną wydajnością, małym momentem bezwładności i niskim zużyciem energii.Ze względu na małe wymiary osiowe uchwytu, osiągnięcie zerowych odpadów poflotacyjnych jest tańsze.

Ten rodzaj uchwytu laserowego jest specjalnie zaprojektowany do laserowego sprzętu do cięcia rur i ma kwadratowy otwór.W porównaniu z uchwytem z okrągłym otworem, rozmiar rury kwadratowej jest zwiększony, a zakres zastosowania rozszerzony.

Opracowane przez naszą firmę uchwyty są szeroko stosowane w przemyśle wojskowym, lotniczym, maszynach włókienniczych, sprzęcie medycznym, sprzęcie fitness, akcesoriach samochodowych i motocyklowych, cięciu laserowym, maszynach petrochemicznych, maszynach rolniczych, innych maszynach cywilnych i innych dziedzinach.





2. Parametry wydajności



  • Nazwa produktu
Uchwyt laserowy
  • Numer modelu
G680JF-245
  • Uderzenie pazurów
230mm
  • Maksymalna siła docisku
2KN
  • Dopuszczalne ciśnienie
0,1-1,0 MPa
  • Ogranicz prędkość
200 obr/min
  • Zakres mocowania
10-245mm
  • Wysokość centralna
350mm
  • Bezwładność obrotowa
5,48g.m2
  • Masa części obrotowej
173 kg
  • Cała waga jednostkowa
257 kg



3. Wymiary


Kwadratowy otwór laserowy Pneumatyczny uchwyt do maszyny do cięcia rur 0


Specyfikacje A B B1 C D mi F G H I J K L O R S
G680JF-245 520 350 680 690 190 120 460 205 / / / 29,5 245 9 12-M8 18



Kwadratowy otwór laserowy Pneumatyczny uchwyt do maszyny do cięcia rur 1


4. Zalety


a.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki
c.Wysoka powtarzalna dokładność pozycjonowania
d.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub wpuszczanego



5. Nasza usługa

1. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
2. Profesjonalny zespół projektowy współpracuje z Tobą.

3. Profesjonalny zespół QC gwarantujący wysoką jakość.

4. Świadczenie usług OEM i ODM.
