Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: BK160KL 3 szczękowy uchwyt tokarski
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 425-480/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
BK160KL 3-szczękowy uchwyt tokarski |
Udar szczęki: |
3,7 mm |
Maks. Siła chwytania: |
32,9 KN |
Maks. Siła usztywniająca: |
18,5 KN |
Dopuszczalne ciśnienie: |
0,4-0,8 MPa |
Zakres mocowania: |
2-170mm |
Zakres stężeń: |
20-180mm |
Waga netto: |
18,6 kg |
Nazwa produktu: |
BK160KL 3-szczękowy uchwyt tokarski |
Udar szczęki: |
3,7 mm |
Maks. Siła chwytania: |
32,9 KN |
Maks. Siła usztywniająca: |
18,5 KN |
Dopuszczalne ciśnienie: |
0,4-0,8 MPa |
Zakres mocowania: |
2-170mm |
Zakres stężeń: |
20-180mm |
Waga netto: |
18,6 kg |
Jesteśmy profesjonalnym producentem tokarek CNC i uchwytów do wycinarek laserowych z ponad 20-letnim doświadczeniem.

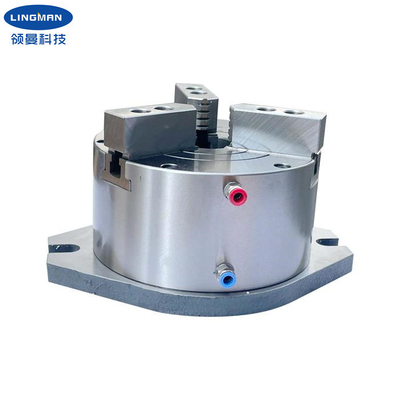

Pionowy uchwyt tokarski z 3 szczękami wydrążonymi jest produktem opatentowanym.Uchwyt tokarki trójszczękowej jest wbudowanym cylindrem, łatwym w montażu, bez zewnętrznego zasilania, powietrze z boku w celu uzyskania zaciskania i luzowania.Wiele uchwytów można zainstalować jednocześnie w jednym obszarze roboczym, aby zrealizować obróbkę wielostanowiskową i poprawić wydajność produkcji.
Ten produkt jest wbudowanym siłownikiem zasilającym, który jest dostarczany z boku korpusu uchwytu w celu uzyskania zaciskania i luzowania bez drążka pociągowego.Środek jest przez otwór, który może przejść przez długi pręt wału.
Zasada działania pionowego wydrążonego 3-szczękowego uchwytu tokarskiego polega na tym, że źródłem zasilania uchwytu jest sprężone powietrze;Gdy sprężone powietrze wpływa do zaworu zwrotnego przez pierścień rozdzielczy, wchodzi do cylindra uchwytu, który napędza tłok i powoduje, że szczęka mocno zaciska obrabiany przedmiot.Następnie moc zaworu zwrotnego, ciśnienie powietrza w cylindrze jest uszczelniane przez zawór zwrotny.Gdy urządzenie uszczelniające pierścienia rozdzielczego jest poluzowane i nie styka się z korpusem uchwytu, urządzenie można uruchomić normalnie.
Trzyszczękowe uchwyty tokarskie nadają się do wiertarek i gwintowników, frezarek, tokarek karuzelowych i centrów obróbczych.
2. Parametry wydajności
|
BK160KL 3-szczękowy uchwyt tokarski |
|
3,7 mm |
|
32,9 KN |
|
18,5 KN |
|
0,4-0,8 MPa |
|
2-170 mm |
|
20-180 mm |
|
18,6 kg |
D | d | Ł | L1 | L2 | H | H1 | h | p |
172 | 30 | 238 | 20 | 28 | 155 | 119 | 19 | 20 |
4. Zalety
a.Uchwyt laserowy zaprojektowany z pełnym skokiem |
b.Szerokie spektrum zastosowań, zróżnicowanie profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji |
5. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
6. Pakowanie i dostawa
7. Linia produkcyjna
