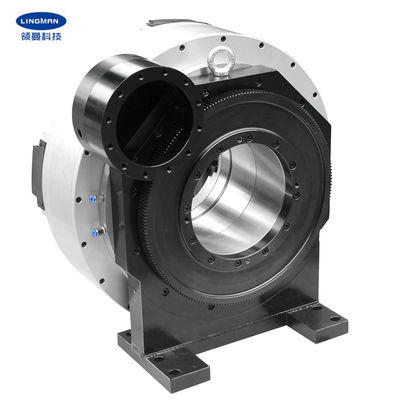

Pneumatyczny uchwyt obrotowy z pełnym skokiem, czteroszczękowy uchwyt maszynowy CNC

MOQ:	1 zestaw
Cena £:	USD 5200-5800 set
standardowe opakowanie:	karton z drewna
Okres dostawy:	10-15 dni roboczych
Metoda płatności:	T / T, L / C
Wydajność dostaw:	100 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Changzhou, Jiangsu, Chiny

Nazwa handlowa

Lingman

Numer modelu

G500D-230

Uderzenie pazurami:

210 mm

Maksymalna siła mocowania:

1,5KN

Dopuszczalne ciśnienie:

0,2-0,9 MPa

Ogranicz prędkość:

200r / min

zakres mocowania:

10-230mm

Centralna wysokość:

315 mm

Bezwładność obrotowa:

4,6 kg ㎡

Obracająca się waga części:

128 kg

Masa całej jednostki:

245kg

Podkreślić:

Pneumatyczny uchwyt obrotowy 315 mm

pneumatyczny uchwyt obrotowy 0

9 MPa

Opis produktu

Pełnoskokowy uchwyt do cięcia laserowego specjalnego przeznaczenia Uchwyt pneumatyczny z czterema szczękami do maszyny CNC

1. Opis

Uchwyty są specjalnie zaprojektowane do cięcia laserowego.W rzeczywistości sam uchwyt może być niezależnym obracającym się wrzecionem.W międzyczasie może mocno zacisnąć obrabiany przedmiot.Po zamocowaniu podstawy produktu wystarczy zaopatrzyć się w odpowiedni silnik oraz połączyć go z przekładnią, podłączając źródło powietrza.

Nasze uchwyty laserowe są w stanie pracować w pełnym skoku i nie ma potrzeby regulacji czterech szczęk.Nadają się do pełnej gamy łączników rurowych, aby poprawić wydajność.Całkowicie zamknięta konstrukcja sprawia, że są bardziej stabilne i bardziej odporne na zużycie.W porównaniu z tradycyjnym uchwytem laserowym łożysko poprzeczne jest zamocowane wewnątrz, aby zapewnić dłuższą żywotność i wyższą dokładność obracania i wielokrotnego pozycjonowania.Ponadto może zaspokoić potrzebę obróbki cieńszych kształtek rurowych pod niskim ciśnieniem powietrza.

2. Parametry wydajności

Numer modelu	G500D-230
Uderzenie pazurów	210mm
Maksymalna siła mocowania	1,5KN
Dopuszczalne ciśnienie	0,2-0,9 MPa
Ogranicz prędkość	200 obr/min
Zakres mocowania	10-230mm
Wysokość centralna	315mm
Bezwładność obrotowa	4,6 kg.m2
Masa części obrotowej	128kg
Cała waga jednostkowa	245 kg

Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.

3. Wymiary

Pneumatyczny uchwyt obrotowy z pełnym skokiem, czteroszczękowy uchwyt maszynowy CNC 0

Specyfikacje	ZA	b	B1	do	re	mi	fa	sol	H	ja	jot	K	O	R	S
G500D-230	420	315	600	615	220	60	380	361,5	230	265	250	470	6	12-M8	18X22

4. Zalety

za.Konstrukcja z pełnym skokiem

b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki

do.Wysoka powtarzalna dokładność pozycjonowania

re.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji

e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub wpuszczanego

5. Linia produkcyjna

6. Nasza usługa

a. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.

b.Profesjonalny zespół projektowy współpracuje z Tobą.

c.Profesjonalny zespół QC gwarantujący wysoką jakość.

d. Zapewnienie usług OEM i ODM.
