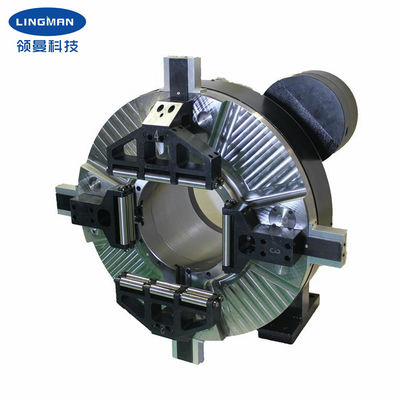

Specialized Square Hole Full Stroke Pneumatic Rotary Precision Chuck For CNC Lathes

MOQ:	1 zestaw
Cena £:	USD 2428.57 set
standardowe opakowanie:	Drewniany karton
Okres dostawy:	10-15 dni roboczych
Metoda płatności:	T/T, akredytywa
Wydajność dostaw:	500 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

LINGMAN

Orzecznictwo

Provided

Numer modelu

F130DF

Skok/średnica pazura:

124 mm

Maksymalna siła zacisków:

0,6 KN

Dopuszczalny presja:

0,2-0,9mpa

Prędkość ograniczenia:

200r/min

Zakres zacisków:

4-128 mm

Wysokość centralna:

235 mm

Bezwładność obrotowa:

1,42 kg m²

Obracający się masa części:

71 kg

Cała waga jednostki:

134 kg

Podkreślić:

Precision Pneumatic Rotary Chuck

CNC Lathe Pneumatic Rotary Chuck

Specialized Pneumatic Rotary Chuck

Opis produktu

Rotary Full Stroke Pneumatic Laser Chuck for Pipe Cutting Machine

1. Description

Our company is a professional manufacturer of producing chucks for CNC lathe and laser cutting machine.

Various kinds of laser chucks are provided. We provide laser chucks for many well-known laser cutting machines at home and abroad. Our products are also welcomed by many customers.

This model laser chuck is designed for laser pipe cutting equipment, four jaw full stroke main chuck. The chuck itself can be operated as an independent rotating spindle. After the product base is fixed, it only needs to connect the supporting motor and gear, and then connect the compressed air source to clamp the workpiece and drive the workpiece to rotate. Chuck full stroke operation, no need to adjust the position of the four jaws. The chuck adopts a fully enclosed structure with cross roller bearings. Compared with similar products on the market, the chuck has higher rotation accuracy and repetition accuracy, as well as higher gripping force.

The products can be widely used in pipe cutting systems such as special laser pipe cutting machines.

2. Performance Parameters

Model number	F130DF
Jaw stroke/diameter	124mm
Max. clamping force	0.6KN
Allowable pressure	0.2-0.9MPa
Clamping range	4-128mm
Central height	235mm
Rotational inertia	1.42Kg.m²
Rotating part weight	71kg
Whole unit weight	134kg

Note: above numbers are standard parameters. We can also design products according to clients' special requirements.

3. Dimensions

Specialized Square Hole Full Stroke Pneumatic Rotary Precision Chuck For CNC Lathes 0

Specialized Square Hole Full Stroke Pneumatic Rotary Precision Chuck For CNC Lathes 1

Specifications	A	B	B1	C	D	E	F	G	H
F130DF	430	235	440	620	120	80	368	272	130

4. Advantages

a. Full stroke design

b. Wide range of applications, diversification of processing profiles

c. High repetitive positioning accuracy

d. Low maintenance cost, long service life

e. Multiple configurations are available

e.1 Solid or hollow

e.2 Comb-type or mortise-groove type claws

5. Our Service

a. We are the direct factory with good price and fast lead time.

b. Professional design team work with you.

c. Professional QC team to guarantee the high quality.

d. Providing OEM & ODM service.

6. Production Line
