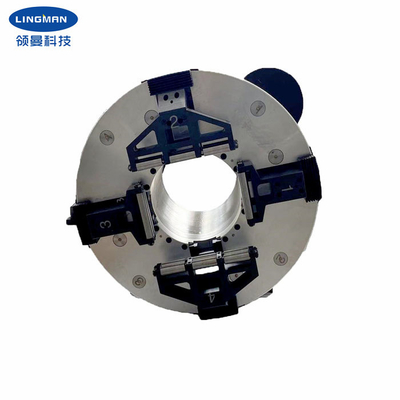

Obrotowy, pneumatyczny uchwyt 4-szczękowy o wyższej dokładności do cięcia laserem światłowodowym

MOQ:	1 zestaw
Cena £:	USD 4800-5200 set
standardowe opakowanie:	karton z drewna
Okres dostawy:	10-15 dni roboczych
Metoda płatności:	T/T, L/C
Wydajność dostaw:	100 zestawów na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Changzhou, Jiangsu, Chiny

Nazwa handlowa

Lingman

Numer modelu

G500D-230

Nazwa produktu:

Uchwyt pneumatyczny

Uderzenie pazurów:

225mm

maksymalna siła docisku:

1,6KN

Dopuszczalne ciśnienie:

0,3-0,92 MPa

Ogranicz prędkość:

140 obr/min

Zakres mocowania:

8-225mm

Wysokość centralna:

316Mm

Bezwładność obrotowa:

4,19 kg. ㎡

Podkreślić:

Obrotowy pneumatyczny 4-szczękowy uchwyt laserowy

wyższa dokładność 4-szczękowy uchwyt laserowy

Opis produktu

Obrotowy, pneumatyczny 4-szczękowy uchwyt laserowy o wyższej dokładności do cięcia laserem światłowodowym

1. Opis

Uchwyt jest czteroszczękowym uchwytem głównym o pełnym skoku, specjalnie zaprojektowanym do laserowego sprzętu do cięcia rur.Ma ona pośrodku obracające się niezależne wrzeciono, które może mocno trzymać obrabiany przedmiot i jednocześnie się obracać.Po zamocowaniu podstawy produktu wystarczy dodać silnik podtrzymujący i połączyć z przekładnią, a następnie podłączyć źródło sprężonego powietrza (0,3-0,9 mpa), aby zacisnąć przedmiot obrabiany i napędzać przedmiot do obracania.Uchwyt do pracy z pełnym skokiem, bez konieczności regulacji położenia czterech pazurów.Może zaciskać rurę okrągłą, rurkę kwadratową, rurkę prostokątną, poprawiając wydajność produkcji.W porównaniu z podobnymi produktami dostępnymi na rynku, uchwyt ma wyższą dokładność obrotu i powtarzalności, a także większą siłę mocowania, jego wysokość środkowa 315mm, zakres mocowania 8-228mm.
Produkty mogą być szeroko stosowane w specjalnej laserowej maszynie do cięcia rur i innym systemie maszyn do obróbki rur.

2. Parametry wydajności

Numer modelu	G500D-230
Uderzenie pazurów	220mm
Maksymalna siła mocowania	1,5KN
Dopuszczalne ciśnienie	0,3-0,9 MPa
Ogranicz prędkość	150 obr/min
Zakres mocowania	8-228mm
Wysokość centralna	315mm
Bezwładność obrotowa	4,18 kg. ㎡
Masa części obrotowej	124kg
Cała waga jednostkowa	245 kg

Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.

3. Wymiary

Obrotowy, pneumatyczny uchwyt 4-szczękowy o wyższej dokładności do cięcia laserem światłowodowym 0

Specyfikacje	A	B	B1	C	D	mi	F	G	H	I	J	K	O	R	S
G500D-230	420	315	600	615	220	60	380	368	230	265	250	490	6	12-M8	18X22

4. Zalety

a.Konstrukcja z pełnym skokiem

b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki

c.Wysoka powtarzalna dokładność pozycjonowania

d.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji

e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub wpuszczanego

5. Nasza usługa

a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.

b.Profesjonalny zespół projektowy współpracuje z Tobą.

c.Profesjonalny zespół QC gwarantujący wysoką jakość.

d.Świadczenie usług OEM i ODM.

6. Linia produkcyjna
