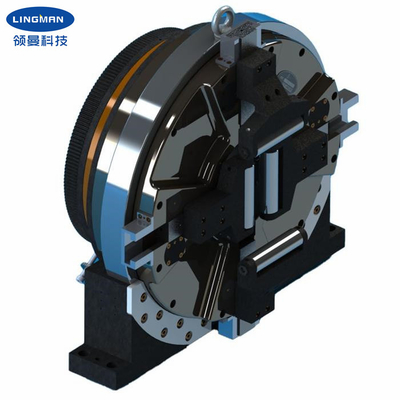

Pneumatyczny uchwyt obrotowy z pełnym skokiem Uchwyt CNC do maszyny do cięcia rur

MOQ:	1 zestaw
Cena £:	USD 6600-7200 set
standardowe opakowanie:	karton z drewna
Okres dostawy:	10-15 dni roboczych
Metoda płatności:	T/T, L/C
Wydajność dostaw:	500 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Changzhou, Jiangsu, Chiny

Nazwa handlowa

Lingman

Numer modelu

Pneumatyczny uchwyt obrotowyG500C-225

Nazwa produktu:

Pneumatyczny uchwyt obrotowy

Uderzenie pazurów:

200mm

maksymalna siła docisku:

2.72KN

Dopuszczalne ciśnienie:

0,1-0,8 MPa

Ogranicz prędkość:

125 obr/min

Zakres mocowania:

0-225mm

Wysokość centralna:

314mm

Bezwładność obrotowa:

6,1 kg. ㎡

Funkcja:

Większa precyzja zaciskania

Podkreślić:

Pełnoskokowy uchwyt mocy CNC

pneumatyczny uchwyt obrotowy do cięcia rur

Opis produktu

Pneumatyczny uchwyt obrotowy z pełnym skokiem Uchwyt obrotowy CNC do maszyny do cięcia rur

1. Opis

Ten pneumatyczny uchwyt obrotowy jest specjalnie zaprojektowany do maszyny do cięcia laserowego, sam produkt może być używany jako niezależne wrzeciono obrotowe, pośrodku znajduje się uchwyt, który może jednocześnie zaciskać obrabiany przedmiot.

Praca z pełnym skokiem uchwytu, bez dodatkowej regulacji pozycji czterech pazurów, może zacisnąć pełną serię odpowiednich łączników rurowych, poprawiając wydajność produkcji.Ten rodzaj pneumatycznego uchwytu obrotowego przyjmuje całkowicie zamkniętą konstrukcję, o wyższej odporności na kurz i stabilności pracy.Wbudowane łożysko poprzeczne, długa żywotność, dokładność obrotu i powtarzalna dokładność pozycjonowania niż w przypadku innych tradycyjnych uchwytów laserowych dostępnych na rynku, siła mocowania jest większa niż podobnych produktów na rynku, ale może również sprostać obróbce rur cienkościennych.

Pneumatyczne uchwyty obrotowe są powszechnie stosowane w specjalistycznych maszynach do cięcia laserowego i innych maszynach do obróbki rur.

2. Parametry wydajności

Nazwa produktu	Pneumatyczny uchwyt obrotowy
Numer modelu	G500C-225
Uderzenie pazurów	200mm
Maksymalna siła mocowania	2.77KN
Dopuszczalne ciśnienie	0,1-0,9 MPa
Ogranicz prędkość	130 obr/min
Zakres mocowania	0-225mm
Wysokość centralna	315mm
Bezwładność obrotowa	6,1 kg. ㎡
Masa części obrotowej	140kg
Cała waga jednostkowa	240kg

Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.

3. Wymiary

Pneumatyczny uchwyt obrotowy z pełnym skokiem Uchwyt CNC do maszyny do cięcia rur 0

Specyfikacje	A	B	B1	C	D	mi	F	G	H	I	J	K	O	R	S
G500C-225	670	315	694	672	100	60	640	273	225	235	250	400	10	8-M8	18X21

4. Zalety

a.Pneumatyczny uchwyt obrotowy o pełnym skoku

b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki

c.Wysoka powtarzalna dokładność pozycjonowania

d.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji

e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub wpuszczanego

5. Nasza usługa

a. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.

b.Professional zespół projektowy współpracuje z Tobą.

c.Profesjonalny zespół QC gwarantujący wysoką jakość.

d. Zapewnienie usługi OEM i ODM.

6. Linia produkcyjna
