Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: W300J
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4100-4300/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 50 zestawów miesięcznie
Nazwa produktu: |
Uchwyt tylny |
Materiał: |
Stal nierdzewna |
Uderzenie pazurami: |
86mm |
Maksymalna siła mocowania: |
9,8KN |
Dopuszczalne ciśnienie: |
0,3-1 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-2314mm |
Centralna wysokość: |
250 mm |
Bezwładność obrotowa: |
145 kg |
Masa całej jednostki: |
175 kg |
Funkcja: |
Wysoka precyzja |
Nazwa produktu: |
Uchwyt tylny |
Materiał: |
Stal nierdzewna |
Uderzenie pazurami: |
86mm |
Maksymalna siła mocowania: |
9,8KN |
Dopuszczalne ciśnienie: |
0,3-1 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-2314mm |
Centralna wysokość: |
250 mm |
Bezwładność obrotowa: |
145 kg |
Masa całej jednostki: |
175 kg |
Funkcja: |
Wysoka precyzja |
1. Opis

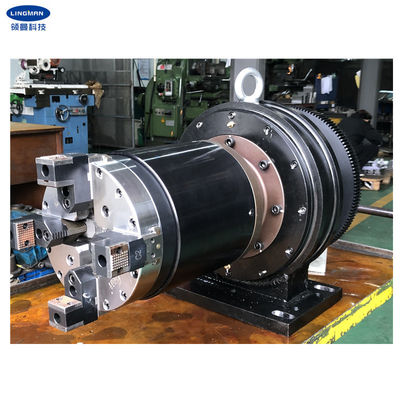

Ten solidny uchwyt podający jest specjalnie zaprojektowany do urządzeń do laserowego cięcia rur.Czynności szybkiego zaciskania i luzowania można wykonać poprzez wlot powietrza przez żyrator, który znajduje się na końcu uchwytu.Obrotowy wlot powietrza jest osiągany przez żyrator wyposażony na końcu w celu uzyskania szybkich czynności zaciskania i luzowania.Źródło powietrza dostarcza powietrze w sposób ciągły podczas pracy.
Uchwyt ten charakteryzuje się dużą siłą mocowania, wysoką wydajnością, a możliwość mocowania jest bardzo stabilna.Wygodne jest wyregulowanie wszystkich jego części.Sztywność uchwytu jest większa niż długiego pazura mocującego, a jego dokładność może być utrzymana przez długi czas.Nie ma zjawiska, że odkształcenie gięcia pazura dociskowego wpływa na precyzję obrotową.
Długość projektowa pazura zaciskowego jest krótka, a zjawisko powodowane przez śliskość i niestabilność zacisku ze względu na długi róg pazura zaciskowego nie występuje w warunkach maksymalnej siły zacisku;uchwyt ma prostą konstrukcję, niewielką wagę, mały moment bezwładności i niskie zużycie energii.
2. Parametry wydajności
|
W300J |
|
86mm |
|
9.8KN |
|
0,3-1,0 MPa |
|
500 obr/min |
|
10-314mm |
|
250mm |
|
2,2 kg.m2 |
|
145 kg |
|
175 kg |
3.Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | ja | jot | L | M | N | O | P | Q | R | S | T |
| W300J | 440 | 250 | 300 | 475 | 250 | 200 | 380 | 962 | 190 | 220 | / | / | / | / | / | / | 12-M10 | 18 | 464 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| do.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
