Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: JH5-25
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 350-900 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Numer modelu: |
JH5-25 |
Strona pchająca: |
56cm2 |
Pociągnij stronę: |
16,5 cm2 |
Dopuszczalne ciśnienie: |
2,0/0,8 |
Ogranicz prędkość: |
1800 obr/min |
Maks. średnica uchwytu: |
45/26 mm |
Max. Maks. clamping force siła docisku: |
8,5/3,3 KN |
Waga netto: |
6,3 kg |
Numer modelu: |
JH5-25 |
Strona pchająca: |
56cm2 |
Pociągnij stronę: |
16,5 cm2 |
Dopuszczalne ciśnienie: |
2,0/0,8 |
Ogranicz prędkość: |
1800 obr/min |
Maks. średnica uchwytu: |
45/26 mm |
Max. Maks. clamping force siła docisku: |
8,5/3,3 KN |
Waga netto: |
6,3 kg |

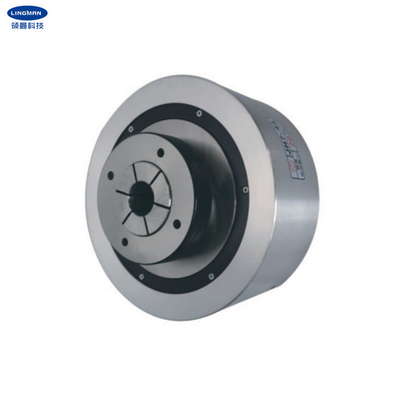

1. Opis
Ten rodzaj oprawki posiada wewnętrzny mechanizm w cylindrze, nie ma potrzeby instalowania tylnego cylindra obrotowego.Dokładność mocowania wynosi 0,05-0,08 mm (powierzchnia końcowa jest mierzona na 10 mm), ale nie zmniejszaj wewnętrznego otworu wrzeciona.Z korpusem ctlinder z lekkiego stopu, lekka waga, dobre odprowadzanie ciepła, dzięki czemu można skutecznie obniżyć temperaturę.Ciśnienie powietrza jest miękkie, dzięki czemu obrabiany przedmiot nie jest zdeformowany.Źródło zasilania może wykorzystywać ciśnienie hydrauliczne lub powietrzne.Tuleja zaciskowa przyjmuje mocny uchwyt hydrauliczny, który może być szeroko stosowany przy cięciu ciężkich rur.Ten uchwyt zaciskowy nadaje się do cięcia laserowego, NC, CNC, 4,5 osi.
2. Parametry wydajności
|
Numer modelu |
JH5-25 |
|
Strona pchająca |
56cm2 |
|
Pociągnij stronę |
16,5 cm2 |
|
Dopuszczalne ciśnienie |
2,0/0,8 MPa |
|
Ogranicz prędkość |
1800r.pm |
|
Maks.siła docisku |
8,5/3,3 KN |
|
Waga |
6.3 KG |
3. Wymiary
| Specyfikacja | A | B | C | D | mi | F | G | L | I | H |
| JH5-25 | 135 | 100 | 26 | 45 | 68 | 138 | 4 | 105 | 115 | 18 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6. Linia produkcyjna
