Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: JAB-40
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 470-950/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 100 zestawów na miesiąc
Nazwa produktu: |
Szybki uchwyt |
Strona pchająca: |
161,6 cm2 |
Pociągnij stronę: |
145,5 cm2 |
Ogranicz prędkość: |
3500 obr/min |
Krok otwór: |
50mm |
Przez otwór: |
40mm |
Max. Maks. clamping force siła docisku: |
9.7/8.8 |
Tuleja adaptera: |
16C |
Waga: |
13,5 kg |
Aplikacja: |
Tokarka automatyczna |
Nazwa produktu: |
Szybki uchwyt |
Strona pchająca: |
161,6 cm2 |
Pociągnij stronę: |
145,5 cm2 |
Ogranicz prędkość: |
3500 obr/min |
Krok otwór: |
50mm |
Przez otwór: |
40mm |
Max. Maks. clamping force siła docisku: |
9.7/8.8 |
Tuleja adaptera: |
16C |
Waga: |
13,5 kg |
Aplikacja: |
Tokarka automatyczna |
1. Opis

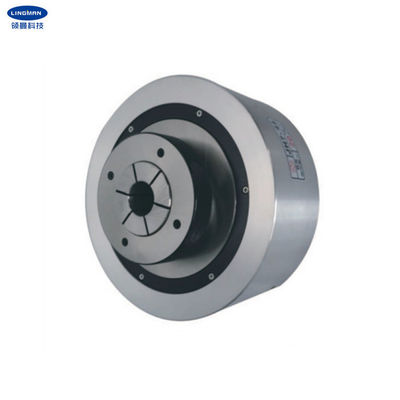

Nasza firma zajmuje się profesjonalną produkcją uchwytów do wycinarek laserowych, tokarek CNC oraz akcesoriów do tokarek. Ten rodzaj uchwytu może być używany do rozprężania wewnętrznego i mocowania zewnętrznego.Jego konstrukcja jest zintegrowana ze stali poddanej obróbce cieplnej.Łożysko nie jest obciążone, a uchwyt ma dobrą zdolność przy dużej prędkości i ma długą żywotność.Podczas obracania nadal znajduje się w niskiej temperaturze.Wymuszenie otwarcia tulei jest dwukierunkowe.Gdy ciśnienie zostanie przerwane, uchwyt samoczynnie blokuje się i przyjmuje stan zaciśnięcia.Można go zablokować z przodu i zamontować za pomocą przedniego zamka, wodoszczelny i pyłoszczelny.Tuleja zaciskowa nie chowa się i można ją normalnie kontrolować.Dokładność długości korpusu mieści się w granicach 0,01 mm.
Instalacja jest łatwa i wygodna, wystarczy podłączyć kołnierz bezpośrednio do wału głównego.Można go podłączyć do systemu maszyny za pomocą trójpunktowego zaworu kombinowanego.Tuleja zaciskowa nie chowa się i można ją normalnie kontrolować.Dokładność długości korpusu mieści się w granicach 0,01 mm.
Uchwyty te są stosowane do tokarek, tokarek CNC, szlifierek, płytek indeksujących, toczenia detali wsadowych i tak dalej.Oprócz tego rodzaju uchwytu dostępne są również inne typy uchwytów.
2. Parametry wydajności
|
JAB-40 |
|
161,6 cm2 |
|
145,5 cm2 |
|
0,3-0,8 MPa |
|
3500 obr/min |
|
50mm |
|
40mm |
|
9.7/8.8 |
|
4-M8 |
|
16C |
|
2-M5 |
3.Wymiary
| Specyfikacje | A | B | C | D | mi | F | G | H | I | L |
| JAB-40 | 187 | 150 | 40 | 133 | 72 | 50 | 5 | 8,5 | 168 | 122 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niski koszt konserwacji, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
7. FAQ
P: Jaka jest usługa OEM OREE LASER?
O: 1.Zamówienia niestandardowe i OEM są mile widziane, jeśli potrzebujesz;
2. Wszystkie usługi OEM są bezpłatne, klient musi tylko dostarczyć nam swój rysunek logo,
wymagania funkcjonalne, kolory itp.;
3. Nie jest wymagane MOQ.
