MOQ: | 5 zestawów |
Cena £: | USD 265-780 set |
standardowe opakowanie: | karton z drewna |
Okres dostawy: | 7-15 dni roboczych |
Metoda płatności: | T/T, L/C |
Wydajność dostaw: | 200 zestawów miesięcznie |
1. Opis
Ten produkt jest krajowym produktem patentowym z niezależnymi prawami własności intelektualnej.

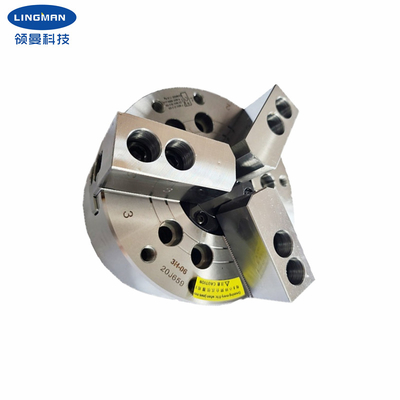

Sam uchwyt jest cylindrem z wbudowanym tłokiem, a czynności zaciskania i luzowania realizowane są poprzez mechanizm sterowania ogonem wrzeciona.Ten produkt to trzyszczękowy otwór przelotowy o dużej średnicy w kształcie klina, szczególnie odpowiedni do mocowania nieregularnych przedmiotów.Powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Zaletą tego produktu jest wysoka sztywność konstrukcji i wysoka dokładność mocowania.Jego zalety to: 1. Wysokiej jakości stal stopowa, po specjalnej obróbce cieplnej i azotowaniu powierzchni, wyższa wytrzymałość, bardziej odporna na zużycie.
2. Wszystkie współpracujące powierzchnie są precyzyjnie szlifowane, ze stabilną i trwałą precyzją.Smarowanie na miejscu, długa żywotność.
Produkty nadają się do obróbki kół zębatych, typu tarczowego, typu krótkiego wału do obróbki przedmiotu obrabianego.
Oprócz uchwytów o standardowych rozmiarach oferujemy również uchwyty na zamówienie do tokarek CNC, tokarek zwykłych i innych urządzeń wymagających ulepszenia tokarek obrotowych.
2. Parametry wydajności
Numer modelu |
3H-15 |
Skok klina |
23mm |
Skok/średnica pazura |
10,6 mm |
Średnica mocowania |
50-381mm |
Maks.DB ciągnąć |
71KN |
Maks.siła docisku |
179.8KN |
Waga |
120 kg |
Maksymalne ciśnienie robocze |
2,4 MPa |
Maks.liczba obrotów |
2500 obr/min |
Odpowiedni cylinder obrotowy |
TH-1512 |
3.Wymiary
Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G maks. | G min. | H | J |
3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. Zalety
a.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
6.Linia produkcyjna
