Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 265-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Numer modelu: |
3H-18 |
Nazwa produktu: |
Uchwyt mocy |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
25mm |
Skok/średnica pazura: |
10,8 mm |
Średnica mocowania: |
50-450mm |
Maks. DB ciągnąć: |
72KN |
Max. Maks. clamping force siła docisku: |
180kN |
Maksymalne ciśnienie robocze: |
2,5Mpa |
Waga: |
164 kg |
Pasujący cyl.: |
TH-1512 |
Maksymalna prędkość: |
2000 min/obr/min |
Numer modelu: |
3H-18 |
Nazwa produktu: |
Uchwyt mocy |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
25mm |
Skok/średnica pazura: |
10,8 mm |
Średnica mocowania: |
50-450mm |
Maks. DB ciągnąć: |
72KN |
Max. Maks. clamping force siła docisku: |
180kN |
Maksymalne ciśnienie robocze: |
2,5Mpa |
Waga: |
164 kg |
Pasujący cyl.: |
TH-1512 |
Maksymalna prędkość: |
2000 min/obr/min |
1. Opis
Ten produkt jest krajowym produktem patentowym z niezależnymi prawami własności intelektualnej.

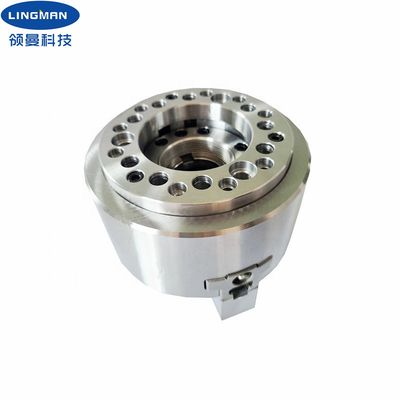

Sam uchwyt jest cylindrem z wbudowanym tłokiem, a czynności zaciskania i luzowania realizowane są poprzez mechanizm sterowania ogonem wrzeciona.Ten produkt to trzyszczękowy otwór przelotowy o dużej średnicy w kształcie klina, szczególnie odpowiedni do mocowania nieregularnych przedmiotów.Powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Zaletą tego produktu jest wysoka sztywność konstrukcji i wysoka dokładność mocowania.Jego zalety to: 1 nowa konstrukcja, konstrukcja części o wysokiej sztywności, dzięki czemu gniazdo pazura nie jest łatwe do złamania, a amplituda pływania przedmiotu obrabianego jest niewielka.2. Ogólny standard połączenia, może być bezpośrednio połączony ze standardowym wrzecionem urządzenia, bez innych zmian;3. Uniwersalny typ wydrążonego obrotowego cylindra olejowego
Oprócz uchwytów o standardowych rozmiarach oferujemy również uchwyty na zamówienie do tokarek CNC, tokarek zwykłych i innych urządzeń wymagających ulepszenia tokarek obrotowych.
2. Parametry wydajności
|
Numer modelu |
3H-18 |
|
Skok klina |
23mm |
|
Skok/średnica pazura |
10,6 mm |
|
Średnica mocowania |
50-450mm |
|
Maks.DB ciągnąć |
71KN |
|
Maks.siła docisku |
179.8KN |
|
Waga |
164 kg |
|
Maksymalne ciśnienie robocze |
2,4 MPa |
|
Maks.liczba obrotów |
2000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1512 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G maks. | G min. | H | J |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6.Linia produkcyjna
