Szczegóły Produktu
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: USD 825~988 case
Magazyn: 50 przypadków

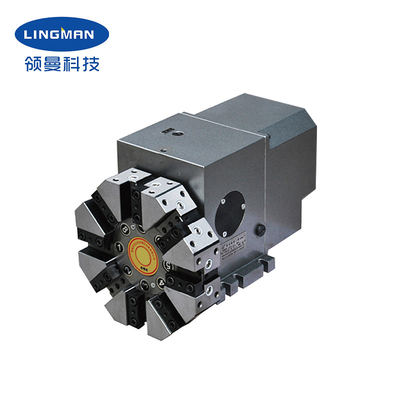

Opis: HAK31 Wieża elektryczna do maszyny obracającej CNC
Zastosowanie: |
Narzędzie tokarskie |
Podstawowe składniki: |
Silnik |
Nazwa produktu NC Turret: |
Wieżyczka pozioma z uchwytem narzędziowym serii bwd |
wysokość środka wysokiej sztywności wieżyca: |
63/80/100MM z NC wieżyca |
Numer stacji wieży o dużej sztywności: |
Stacja 6/8 nc Turret |
Maksymalny moment odchylający ((KNm): |
0.7 /1.5/3.0KNm |
Maksymalny moment osiowy (KNm): |
0,8/1,6/3,5 KNm |
Moc silnika ((W): |
90/140/140W |
Prędkość silnika (r/min): |
900r/min |
Maksymalny moment obrotowy (Nm): |
10 Nm |
Dokładność powtarzalności (%22) (mm): |
<0,005 |
Masa netto (bez dysku narzędzia) kg: |
35/50/80 kg |
Zastosowanie: |
Narzędzie tokarskie |
Podstawowe składniki: |
Silnik |
Nazwa produktu NC Turret: |
Wieżyczka pozioma z uchwytem narzędziowym serii bwd |
wysokość środka wysokiej sztywności wieżyca: |
63/80/100MM z NC wieżyca |
Numer stacji wieży o dużej sztywności: |
Stacja 6/8 nc Turret |
Maksymalny moment odchylający ((KNm): |
0.7 /1.5/3.0KNm |
Maksymalny moment osiowy (KNm): |
0,8/1,6/3,5 KNm |
Moc silnika ((W): |
90/140/140W |
Prędkość silnika (r/min): |
900r/min |
Maksymalny moment obrotowy (Nm): |
10 Nm |
Dokładność powtarzalności (%22) (mm): |
<0,005 |
Masa netto (bez dysku narzędzia) kg: |
35/50/80 kg |
1. Opis
Modelowa wieża pozioma NC serii HAK31 przyjmuje zasadę pracy robaka do jazdy, sprzęgło 3-stronne jako mechanizm precyzyjnego indeksowania, duży śrubokręt do zaciskania, sygnał wysyłający z jednostką Hall.Wykorzystuje indeksowanie bez podnoszenia dysku, stały obrót, niski poziom hałasu, wysoka sztywność, wiele stacji, wbudowane chłodzenie. Jest to idealny wybór do obróbki złożonych części.
2. Parametry wydajności
techniczne | ||||||
model wieżycy | HAK31063 | HAK31080 | HAK31100 | HAK31125 | HAK31160 | |
Wracaj. | jednostka | Wartość numeryczna | ||||
Wysokość środka | mm | 63 | 80 | 100 | 125 | 160 |
Numer stacji | N | 6/8 | 6/8 | 6/8 | 6/8 | 6/8 |
Podnośniki ładunkowe (włączając dysk) | Kilogramowo | 27 | 40 | 80 | 120 | 200 |
Maks.wrotnik tangencyjny | N.m | 600 | 1000 | 1500 | 2500 | 4000 |
Maksymalny moment rozładowania | N.m | 7 | 15 | 40 | 60 | 120 |
Czas zmiany przyległego narzędzia | S | 2.6/2.8 | 2.8/3.0 | 3.6/3.8 | 4.0/4.2 | 4.3/4.5 |
Dokładność powtarzalności | / | ±2 | ±2 | ±2 | ±2 | ±2 |
Moc silnika | W | 120 | 120 | 4N.m | 4N.m | 6N.m |
Narysowane napięcie silnika | V | 380 | 380 | 380 | 380 | 380 |
N.W. ((bez dysku narzędzia) | Kilogramowo | 45 | 60 | 75 | 130 | 300 |
Specyfikacje wieży i akcesoria | ||||||
Rozmiar dysku 6T | mm | 230 | 260 | 300 | 340 | 460 |
Rozmiar dysku 8T | mm | 230 | 260 | 300 | 340 | 460 |
Narzędzie do przedawkowania | mm | 20 | 25 | 25 | 25/32 | 32/40 |
Narzędzie skierowane w stronę | mm | 20 | 25 | 25 | 25/32 | 32/40 |
Narzędzie nudzące | mm | 25 | 32 | 40 | 40 | 50 |
Uwaga: Nie standardowa głowica cięcia, taka jak VDI i BMT, może być dostosowana, a usta chłodzące przedniego uchwytu narzędzia są przeciwstawne do położenia pokazanego | ||||||
- Nie.3.Wymiary
5Linia produkcyjna
6Nasza usługa
1Jesteśmy bezpośrednią fabryką o dobrej cenie i szybkim czasie realizacji.
2Profesjonalny zespół projektantów będzie z tobą pracował.
3Profesjonalny zespół QC gwarantuje wysoką jakość.
4Zapewniamy usługi OEM i ODM.
7. Często zadawane pytania
P: Jakie parametry powinniśmy zaoferować nam w celu uzyskania odpowiedniej oferty?
A: Wymagania dotyczące zastosowania, wymiarów, ilości, pakowania.
P: Jakie masz zalety?
Odpowiedź: Szczery biznes z konkurencyjnymi cenami i profesjonalną obsługą w procesie eksportu.
P: Czy możemy odwiedzić pańską firmę, aby sprawdzić produkty przed dostawą?
A: Zapraszamy do odwiedzenia naszej firmy, aby sprawdzić nas i nasze produkty.
P: Jaki jest czas realizacji?
A: W ciągu 15-35 dni od potwierdzenia zamówienia.
P: Jakie są warunki płatności?
A: T/T, L/C, West Union, Paypal itp.
Zapoznaj się z rynkiem międzynarodowym, współpracuj razem!
