Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G600JF-230
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4100-7000/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Uderzenie pazurami: |
220 mm |
Maksymalna siła mocowania: |
1,7KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-230mm |
Centralna wysokość: |
350 mm |
Bezwładność obrotowa: |
4,5 kg. |
Obracająca się waga części: |
141 kg |
Masa całej jednostki: |
219kg |
Uderzenie pazurami: |
220 mm |
Maksymalna siła mocowania: |
1,7KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-230mm |
Centralna wysokość: |
350 mm |
Bezwładność obrotowa: |
4,5 kg. |
Obracająca się waga części: |
141 kg |
Masa całej jednostki: |
219kg |
1. Opis

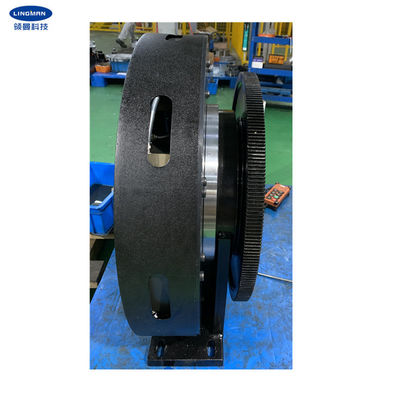

Nasz uchwyt laserowy jest specjalnie zaprojektowany do urządzeń do laserowego cięcia rur. Sama produkcja może być używana jako niezależne obrotowe wrzeciono, z uchwytem, który może mocno zacisnąć obrabiany przedmiot podczas obracania.Szybkie zaciskanie i luzowanie można uzyskać dzięki bocznemu obrotowemu wlotowi powietrza, a źródło powietrza musi być odłączone, aby mogło działać.
Uchwyty są wyprowadzane bezpośrednio z cylindra, sprawność mechaniczna jest wysoka, strata energii jest niewielka, wyjściowa siła zaciskania jest duża, a siła zaciskania jest stabilna.Ponieważ cylinder służy do bezpośredniego mocowania obrabianego przedmiotu, skok roboczy cylindra jest skokiem roboczym uchwytu, a zakres mocowania jest szeroki.
Uchwyt jest zaprojektowany jako kwadratowy otwór środkowy.W porównaniu z uchwytem z okrągłym otworem, rozmiar rury kwadratowej jest zwiększony, a zakres używanych rozszerzony.
2. Parametry wydajności
|
G600JF-230 |
|
220mm |
|
1,7KN |
|
0,4-0,9 MPa |
|
500 obr/min |
|
10-230mm |
|
350mm |
|
4,5g.m2 |
|
141 kg |
|
219kg |
3. Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | K | L | O | R | S |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4. Zalety
1. Konstrukcja z pełnym skokiem
2. Szeroki zakres zastosowań, dywersyfikacja profili obróbki
3. Wysoka powtarzalna dokładność pozycjonowania
4. Niskie koszty konserwacji, długa żywotność
5. Dostępnych jest wiele konfiguracji
5.1 Pełne lub puste
5.2 Pazury typu grzebieniowego lub wpuszczanego
5. Linia produkcyjna
6. Nasza usługa
1. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
2. Profesjonalny zespół projektowy współpracuje z Tobą.
3. Profesjonalny zespół QC gwarantujący wysoką jakość.
4. Świadczenie usług OEM i ODM.
