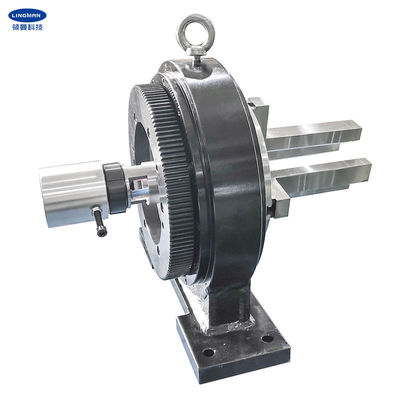

Centralny uchwyt pneumatyczny z czterema pazurami Uchwyt do podawania z czterema pazurami

MOQ:	1 zestaw
Cena £:	USD 2600-3100/set
standardowe opakowanie:	karton z drewna
Okres dostawy:	15-20 dni roboczych
Metoda płatności:	T / T, L / C
Wydajność dostaw:	100 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Changzhou, Jiangsu, Chiny

Nazwa handlowa

Lingman

Numer modelu

W200A-25

Nazwa produktu:

Główny uchwyt

Surowiec:

Stal nierdzewna

Uderzenie pazurami:

Maksymalna siła mocowania:

8,5 KN

Dopuszczalne ciśnienie:

0,4-0,9 MPa

Ogranicz prędkość:

500r / min

zakres mocowania:

20-210mm

Centralna wysokość:

190mm

Bezwładność obrotowa:

0,21 kg. ㎡

Obracająca się waga części:

34 kg

Masa całej jednostki:

59 kg

Podanie:

Cięcie laserowe

Podkreślić:

Uchwyt pneumatyczny 500 obr./min

uchwyt pneumatyczny na stałe

uchwyt z 4 szczękami 210 mm

Opis produktu

Wysokowydajny, centralny, czteropazurowy uchwyt podający do laserowego obcinaka do rur

1. Opis

Ten rodzaj uchwytu jest uchwytem tylnym, a także karmi uchwytem.Jest powszechnie używany do mocowania przedmiotu obrabianego, obracania i podawania z przodu iz tyłu.Jest również jak uchwyt główny, który może być używany jako niezależne wrzeciono podczas użytkowania.Funkcją jest również mocne mocowanie obrabianego przedmiotu podczas obracania.

Obrotowy wlot powietrza może być realizowany przez żyrator zamontowany na ogonie, dzięki czemu można uzyskać szybkie zaciskanie i luzowanie.Pracujące źródło powietrza przyjmuje zasadę ciągłego dopływu powietrza.

Podczas mocowania podstawy uchwytu, łączenia dopasowanego silnika z przekładnią i źródłem sprężonego powietrza, może realizować mocowanie i napędzanie obrabianego przedmiotu do obrotu.

Ponieważ długość części obrabianych przez sprzęt tnący jest dłuższa, uchwyt tylny i dopasowany uchwyt główny są często instalowane na sprzęcie parami.

Konstrukcja tego uchwytu jest czteroszczękową konstrukcją automatycznego centrowania synchronizacji, a także jest solidnym środkiem.Uprzejmie polecamy go do stosowania w maszynie zintegrowanej z sitami i nadaje się do cięcia kwadratowych i okrągłych arkuszy sitowych.

2. Parametry wydajności

Numer modelu	W160A-25
Uderzenie pazurów	25mm
Maksymalna siła docisku	4,8KN
Dopuszczalne ciśnienie	0,4-0,9 MPa
Ogranicz prędkość	500 obr/min
Zakres mocowania	15-160mm
Wysokość centralna	150mm
Bezwładność obrotowa	0,1kg.m2
Masa części obrotowej	21 kg
Cała waga jednostkowa	44kg

 3.Wymiary

Centralny uchwyt pneumatyczny z czterema pazurami Uchwyt do podawania z czterema pazurami 0

Specyfikacje	ZA	b	B1	do	re	mi	fa	sol	H	ja	jot	L	M	N	O	R	S	T
W160A-25	280	150	290	295	120	85	245	94	0	130	152	11	16	5	12	6-M8	13	265

4. Zalety

za.Konstrukcja z pełnym skokiem

b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki

do.Wysoka powtarzalna dokładność pozycjonowania

re.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub wpuszczanego

5. Linia produkcyjna

6. Nasza usługa

za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.

b.Profesjonalny zespół projektowy współpracuje z Tobą.

do.Profesjonalny zespół QC gwarantujący wysoką jakość.

re.Świadczenie usług OEM i ODM.
