Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G500C-225
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 6900-7500 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 50 zestawów miesięcznie
Nazwa produktu: |
Uchwyt z pełnym skokiem |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
200 mm |
Maksymalna siła mocowania: |
1,6-2,77 KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130r / min |
zakres mocowania: |
0-225mm |
Centralna wysokość: |
315 mm |
Bezwładność obrotowa: |
6,1 kg ㎡ |
Obracająca się waga części: |
140 kg |
Masa całej jednostki: |
240 kg |
Nazwa produktu: |
Uchwyt z pełnym skokiem |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
200 mm |
Maksymalna siła mocowania: |
1,6-2,77 KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130r / min |
zakres mocowania: |
0-225mm |
Centralna wysokość: |
315 mm |
Bezwładność obrotowa: |
6,1 kg ㎡ |
Obracająca się waga części: |
140 kg |
Masa całej jednostki: |
240 kg |
1. Opis

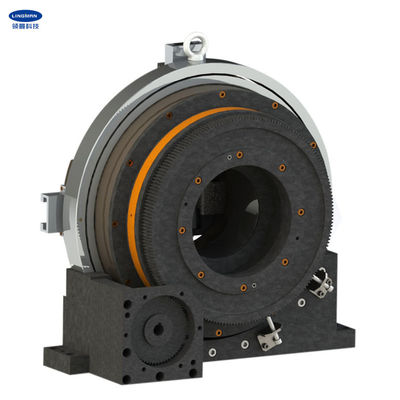

Dzięki bocznemu obrotowemu wlotowi powietrza można uzyskać szybkie czynności zaciskania i luzowania, a źródło powietrza można odłączyć do pracy.Po zamocowaniu podstawy produktu dodaje się tylko pasujący silnik i łączy się z przekładnią, a następnie podłącza się źródło sprężonego powietrza (0,1-0,9 MPa), aby uzyskać zaciskanie przedmiotu obrabianego i napędzanie przedmiotu do obracania.
Uchwyt przyjmuje w pełni zamkniętą konstrukcję, stabilność i odporność na zużycie są lepsze, żywotność jest dłuższa, precyzja mocowania jest wyższa niż w przypadku tradycyjnego uchwytu laserowego, siła mocowania jest większa niż podobnych produktów na rynku, a ciśnienie aerodynamiczne jest mniejsza, można uzyskać mniejszą siłę zacisku, dzięki czemu można obrabiać cienkościenne elementy rurowe.
Ten rodzaj uchwytu jest szeroko stosowany w maszynach do cięcia laserowego i innych systemach obrabiarek do obróbki rur.
2. Parametry wydajności
|
Numer modelu |
G500C-225 |
| Uderzenie pazurów | 200mm |
| Maksymalna siła mocowania | 1,6-2,77KN |
| Dopuszczalne ciśnienie | 0,1-0,9 MPa |
| Ogranicz prędkość | 130 obr/min |
| Zakres mocowania | 0-225mm |
| Wysokość centralna | 315mm |
| Bezwładność obrotowa | 6,1 kg. |
| Masa części obrotowej | 140kg |
| Cała waga jednostkowa | 240kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | K | O | R | S |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Linia produkcyjna
6. Nasza usługa
| a. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d. Zapewnienie usług OEM i ODM. |
