Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: W320S-50
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 2600-3100/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Nazwa produktu: |
Główny uchwyt |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
50 mm |
Maksymalna siła mocowania: |
4,5KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
20-320mm |
Centralna wysokość: |
260 mm |
Bezwładność obrotowa: |
1,68 kg ㎡ |
Obracająca się waga części: |
107kg |
Masa całej jednostki: |
185 kg |
Nazwa produktu: |
Główny uchwyt |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
50 mm |
Maksymalna siła mocowania: |
4,5KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
20-320mm |
Centralna wysokość: |
260 mm |
Bezwładność obrotowa: |
1,68 kg ㎡ |
Obracająca się waga części: |
107kg |
Masa całej jednostki: |
185 kg |
1. Opis

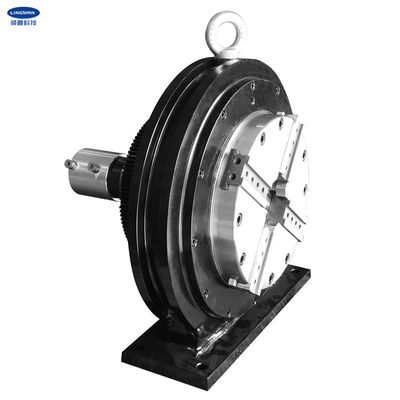

Ten produkt jest specjalnie zaprojektowany do cięcia laserowego rur.Sam produkt może być używany jako niezależne wrzeciono z uchwytem w środku, który może mocno zacisnąć obrabiany przedmiot i jednocześnie się obracać.
Po zamocowaniu podstawy produktu podłącz dopasowany silnik do przekładni i podłącz źródło sprężonego powietrza (0,4-0,9 MPa), aby wykonać mocowanie i napędzanie obrabianego przedmiotu do obracania.Stosowany jest głównie do mocowania przedmiotu obrabianego, obracania i podawania z przodu iz tyłu.
Ponieważ długość części obrabianych przez maszynę tnącą jest większa, uchwyt tylny i dopasowany uchwyt główny są zwykle montowane parami na urządzeniu.Ten rodzaj uchwytu podającego jest automatycznym dwu-dwuśrodkowym konstrukcją i posiada cztery pazury o podwójnej mocy.Może być stosowany do zaciskania części okrągłych, kwadratowych, prostokątnych, eliptycznych i innych symetrycznych części osi centralnej.
Ponadto ma również solidną konstrukcję i uprzejmie polecamy go do stosowania na ciężkich maszynach do cięcia rur.
2. Parametry wydajności
|
W320S-50 |
|
50mm |
|
4,5KN |
|
0,4-0,9 MPa |
|
500 obr/min |
|
20-320mm |
|
260mm |
|
1,68 kg.m2 |
|
107kg |
|
185kg |
3.Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | L | M | N | O | P | Q | R | S | T |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| do.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
