Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: JAB-15
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 480-950/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 100 zestawów na miesiąc
Nazwa produktu: |
Uchwyt zaciskowy |
Surowiec: |
Stal, stal nierdzewna |
Strona pchająca: |
39,5 cm² |
Pociągnij stronę: |
37cm² |
Krok otwór: |
15mm |
Przez otwór: |
38mm |
Max. Maks. clamping force siła docisku: |
0,3/0,7 |
Śruba łącząca: |
2-M8 |
Tuleja adaptera: |
YB-15 |
Śruba mocująca tuleję zaciskową: |
1-M4 |
Waga: |
3,2 kg |
Aplikacja: |
Tokarka CNC |
Nazwa produktu: |
Uchwyt zaciskowy |
Surowiec: |
Stal, stal nierdzewna |
Strona pchająca: |
39,5 cm² |
Pociągnij stronę: |
37cm² |
Krok otwór: |
15mm |
Przez otwór: |
38mm |
Max. Maks. clamping force siła docisku: |
0,3/0,7 |
Śruba łącząca: |
2-M8 |
Tuleja adaptera: |
YB-15 |
Śruba mocująca tuleję zaciskową: |
1-M4 |
Waga: |
3,2 kg |
Aplikacja: |
Tokarka CNC |
1. Opis

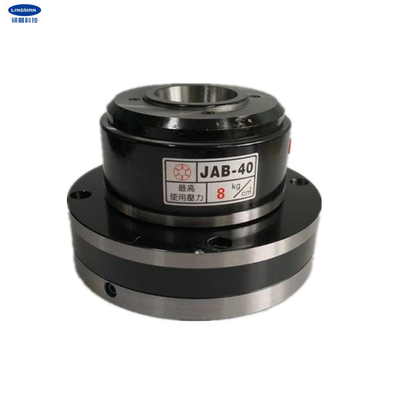

Nasza firma produkuje głównie różne uchwyty, które są stosowane w maszynach do cięcia laserowego, tokarkach CNC, tokarkach samochodowych itp. Uchwyt ten może być używany do wewnętrznego rozprężania i mocowania zewnętrznego.Jego konstrukcja wykonana jest z integralnej stali poddanej obróbce cieplnej.Łożysko nie jest obciążone, uchwyt ma dobrą wydajność przy dużych prędkościach i długą żywotność.Nadal zimno podczas wirowania.Wymuszone otwarcie tulei to siła dwukierunkowa.Gdy ciśnienie zostanie przerwane, uchwyt zaciskowy blokuje się i pozostaje zaciśnięty.
Montaż jest prosty i wygodny, wystarczy podłączyć kołnierz bezpośrednio do wrzeciona.Można go podłączyć do systemu maszyny za pomocą trójpunktowego zaworu kombinowanego.Tuleja zaciskowa nie chowa się i można ją normalnie kontrolować.Dokładność długości korpusu mieści się w granicach 0,01 mm.
Uchwyt nadaje się do tokarek, tokarek CNC, szlifierek, tarcz podziałowych, toczenia detali wsadowych itp. Oprócz tej tulei dostępne są również inne typy tulei.
2. Parametry wydajności
|
JAB-15 |
|
39,5 cm² |
|
37cm² |
|
0,3-0,7 MPa |
|
4000r/min |
|
15mm |
|
15mm |
|
7,8/7,2 |
|
4-M6 |
|
YB-15 |
|
1-M4 |
3. Wymiary
| Specyfikacje | A | B | C | D | mi | F | G | H | I | L |
| JAB-15 | 103 | 70 | 15 | 77 | 30 | 38 | 5 | 7 | 90 | 78 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury grzebieniowe lub wpuszczane |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6. Linia produkcyjna
