Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-08
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 265-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt hydrauliczny |
Skok klina: |
16mm |
Skok / średnica pazura: |
7,4 mm |
Średnica mocowania: |
13-210mm |
Max. Maks. DB pull DB pull: |
34,3KN |
Max. Maks. clamping force siła mocowania: |
85,8KN |
Max. Maks. numbers of revolutions liczba obrotów: |
5000 obr / min |
waga: |
25 kg |
Max. Ciśnienie robocze: |
2,8Mpa |
Odpowiedni cylinder obrotowy: |
TH-852 |
Nazwa produktu: |
Uchwyt hydrauliczny |
Skok klina: |
16mm |
Skok / średnica pazura: |
7,4 mm |
Średnica mocowania: |
13-210mm |
Max. Maks. DB pull DB pull: |
34,3KN |
Max. Maks. clamping force siła mocowania: |
85,8KN |
Max. Maks. numbers of revolutions liczba obrotów: |
5000 obr / min |
waga: |
25 kg |
Max. Ciśnienie robocze: |
2,8Mpa |
Odpowiedni cylinder obrotowy: |
TH-852 |
1. Opis

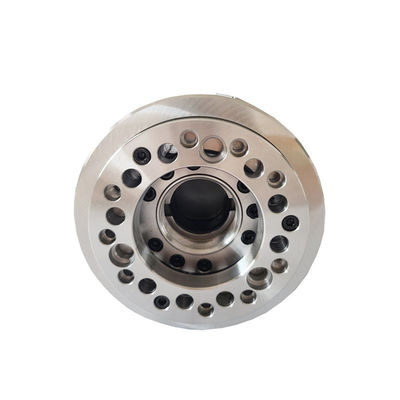

Ten uchwyt jest trzyszczękowym uchwytem z wydrążoną mocą.Posiada zestaw trzech miękkich szczęk i połączenie kołnierzowe (złącze typu A).Jest to zaawansowany materiał ze stali stopowej, wszystkie z powierzchnią przez hartowanie w celu poprawy dokładności i trwałości.Obsługuje duże siły mocowania przy dużej prędkości i jest w stanie podawać obrabiane przedmioty.
Uchwyt jest solidny i trwały i może pracować płynnie przy dużych prędkościach.Charakteryzuje się również wysoką dokładnością pozycjonowania powtórzeń oraz dużą siłą zacisku i nadaje się do automatycznej produkcji.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.
Uchwyt może zmniejszyć ciężar tokarki i wydłużyć żywotność.Połączenie krótkiego cylindra jest potwierdzone w GB, a klienci nie muszą zmieniać konstrukcji tokarki, ale potrzebują kołnierza o tej samej wielkości co uchwyt, dzięki czemu można je łatwo zainstalować w krótkim czasie.
2. Parametry wydajności
|
Numer modelu |
3H-08 |
|
Skok klina |
16mm |
|
Skok/średnica pazura |
7,4 mm |
|
Średnica mocowania |
13-210mm |
|
Maks.DB ciągnąć |
34,3KN |
|
Maks.siła docisku |
85,8KN |
|
Waga |
25 kg |
|
Maksymalne ciśnienie robocze |
2,8Mpa |
|
Maks.liczba obrotów |
5000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-852 |
3.Wymiary
| Specyfikacje | ZA | b | do | re | D1 | D2 | mi | E1 | fa | G MAX | G MIN | H | jot |
| 3H-08A5 | 210 | 109 | 170 | 133,4 | 82,56 | 104,8 | 5 | 23 | 52 | 37,5 | 21,5 | 20,5 | 30 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
