Dom > Produkty > Uchwyt tokarski CNC > Hak klinowy 3 szczęki Hydrauliczny uchwyt przelotowy

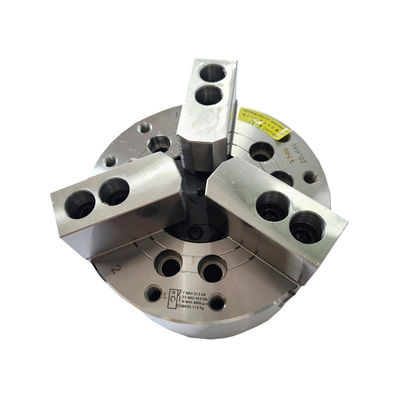

Hak klinowy 3 szczęki Hydrauliczny uchwyt przelotowy

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: 3H-10

Warunki płatności i wysyłki

Minimalne zamówienie: 5 zestawów

Cena: USD 265-780 set

Szczegóły pakowania: karton z drewna

Czas dostawy: 7-15 dni roboczych

Zasady płatności: T / T, L / C

Możliwość Supply: 200 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

3 szczęki w otworze

,

4200 obr./min

,

w otworze

Nazwa produktu:
Uchwyt hydrauliczny
Skok klina:
19mm
Skok / średnica pazura:
8,8 mm
Średnica mocowania:
31-254mm
Max. Maks. DB pull DB pull:
42,6KN
Max. Maks. clamping force siła mocowania:
110,7KN
Max. Maks. numbers of revolutions liczba obrotów:
4200 obr / min
waga:
41,5 kg
Max. Ciśnienie robocze:
2,7Mpa
Odpowiedni cylinder obrotowy:
TH-1075
Nazwa produktu:
Uchwyt hydrauliczny
Skok klina:
19mm
Skok / średnica pazura:
8,8 mm
Średnica mocowania:
31-254mm
Max. Maks. DB pull DB pull:
42,6KN
Max. Maks. clamping force siła mocowania:
110,7KN
Max. Maks. numbers of revolutions liczba obrotów:
4200 obr / min
waga:
41,5 kg
Max. Ciśnienie robocze:
2,7Mpa
Odpowiedni cylinder obrotowy:
TH-1075
Hak klinowy 3 szczęki Hydrauliczny uchwyt przelotowy
Hydrauliczny uchwyt wiertarski z uchwytem otworowym z 3 szczękami do tokarki CNC

1. Opis


Nasz uchwyt to 3 szczękowy hak klinowy z dużym otworem przelotowym, dzięki czemu może obrabiać materiał pręta i wykonywany przedmiot obrabiany.Nadaje się do mocowania części obrabianego przedmiotu wkładanego do otworu przelotowego, sprawdzania gniazda lub modyfikowania specyfikacji chłodziwa wrzeciona.



W uchwycie znajduje się cylinder, więc podczas montażu nie jest potrzebny cylinder i dyszel.Wystarczy podłączyć uchwyt do żyratora oleju na końcu wrzeciona za pomocą miedzianej rury.



Ponadto posiada również połączenie kołnierzowe (połączenie typu A).Klienci mogą łatwo zainstalować uchwyt.Nie ma potrzeby zmiany konstrukcji tokarki, wystarczy pasujący kołnierz.Oszczędza dużo czasu podczas instalacji.




2. Parametry wydajności

Numer modelu

3H-10

Skok klina

19mm

Skok/średnica pazura

8,8 mm

Średnica mocowania

31-254mm

Maks.DB ciągnąć

42,6KN

Maks.siła docisku

110.7KN

Waga

41,5 kg

Maksymalne ciśnienie robocze

2,7Mpa

Maks.liczba obrotów

4200 obr/min

Odpowiedni cylinder obrotowy

TH-1075


​ 3.Wymiary


Hak klinowy 3 szczęki Hydrauliczny uchwyt przelotowy 0

Specyfikacje ZA b do re D1 D2 mi E1 fa G MAX G MIN H jot
3H-10A6 254 120 220 171,4 106,38 133,4 5 25 75 33,5 14,5 25 45


4. Zalety


za.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki
do.Wysoka powtarzalna dokładność pozycjonowania
re.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym
