Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-12
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestawy
Cena: USD 780-820 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt hydrauliczny |
Skok klina: |
23mm |
Skok / średnica pazura: |
10,6 mm |
Średnica mocowania: |
34-304mm |
Max. Maks. DB pull DB pull: |
54.9KN |
Max. Maks. clamping force siła mocowania: |
143,6KN |
Max. Maks. numbers of revolutions liczba obrotów: |
3300 obr / min |
waga: |
59,5 kg |
Max. Ciśnienie robocze: |
2,7Mpa |
Odpowiedni cylinder obrotowy: |
TH-1291 |
Nazwa produktu: |
Uchwyt hydrauliczny |
Skok klina: |
23mm |
Skok / średnica pazura: |
10,6 mm |
Średnica mocowania: |
34-304mm |
Max. Maks. DB pull DB pull: |
54.9KN |
Max. Maks. clamping force siła mocowania: |
143,6KN |
Max. Maks. numbers of revolutions liczba obrotów: |
3300 obr / min |
waga: |
59,5 kg |
Max. Ciśnienie robocze: |
2,7Mpa |
Odpowiedni cylinder obrotowy: |
TH-1291 |
1. Opis

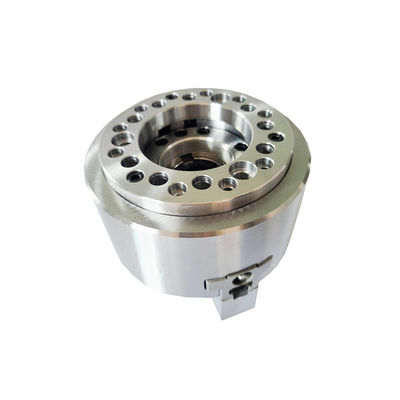

Nasza firma zajmuje się profesjonalną produkcją uchwytów zarówno do tokarek CNC jak i wycinarek laserowych.Nasz uchwyt to 3 szczękowy hak klinowy z dużym otworem przelotowym, dzięki czemu może obrabiać materiał pręta i wykonywany przedmiot obrabiany.Nadaje się do mocowania części obrabianego przedmiotu wkładanego do otworu przelotowego, sprawdzania gniazda lub modyfikowania specyfikacji chłodziwa wrzeciona.
W uchwycie znajduje się cylinder, więc podczas montażu nie jest potrzebny cylinder i dyszel.Wystarczy podłączyć uchwyt do żyratora oleju na końcu wrzeciona za pomocą miedzianej rury.
Ponadto posiada również połączenie kołnierzowe (połączenie typu A).Klienci mogą łatwo zainstalować uchwyt.Nie ma potrzeby zmiany konstrukcji tokarki, wystarczy pasujący kołnierz.Oszczędza dużo czasu podczas instalacji.
Oprócz 12 cali, dostępne są różne rozmiary uchwytów, takie jak 4 cale, 5 cali, 6 cali, 8 cali, 15 cali i 18 cali.Dostarczane są również uchwyty niestandardowe zgodnie z Twoimi rysunkami i wymaganiami.
2. Parametry wydajności
|
Numer modelu |
3H-12 |
|
Skok klina |
23mm |
|
Skok/średnica pazura |
10,6 mm |
|
Średnica mocowania |
34-304mm |
|
Maks.DB ciągnąć |
54,9KN |
|
Maks.siła docisku |
143,6KN |
|
Waga |
59,5 kg |
|
Maksymalne ciśnienie robocze |
2,7Mpa |
|
Maks.liczba obrotów |
3300 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1291 |
3.Wymiary
| Specyfikacje | ZA | b | do | re | D1 | D2 | mi | E1 | fa | G MAX | G MIN | H | jot |
| 3H-12A8 | 304 | 122 | 220 | 171,4 | 139,72 | 190 | 6 | 18 | 91 | 26 | 3 | 28 | 50 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
