Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: W160A-25
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 2500-3000/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Nazwa produktu: |
Główny uchwyt |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
25mm |
Maksymalna siła mocowania: |
4,8KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
15-160mm |
Centralna wysokość: |
150mm |
Bezwładność obrotowa: |
0,1 kg ㎡ |
Obracająca się waga części: |
21 kg |
Masa całej jednostki: |
44 kg |
Podanie: |
Cięcie laserowe |
Nazwa produktu: |
Główny uchwyt |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurami: |
25mm |
Maksymalna siła mocowania: |
4,8KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
15-160mm |
Centralna wysokość: |
150mm |
Bezwładność obrotowa: |
0,1 kg ㎡ |
Obracająca się waga części: |
21 kg |
Masa całej jednostki: |
44 kg |
Podanie: |
Cięcie laserowe |
1. Opis

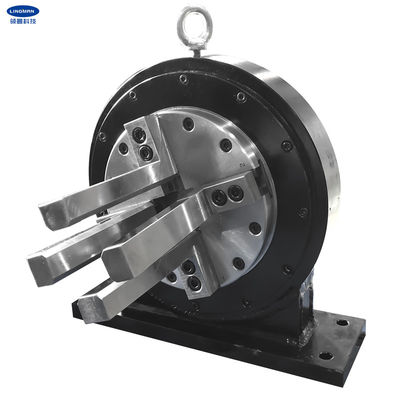

Ten produkt jest specjalnie zaprojektowany do cięcia laserowego rur.Sam produkt może być używany jako niezależne wrzeciono z uchwytem w środku, który może mocno zacisnąć obrabiany przedmiot i jednocześnie się obracać.
Obrotowy wlot powietrza można zrealizować za pomocą rotatora zamontowanego na ogonie, dzięki czemu można uzyskać szybkie zaciskanie i luzowanie.Pracujące źródło powietrza przyjmuje zasadę ciągłego dopływu powietrza.
Po zamocowaniu podstawy produktu podłącz dopasowany silnik do przekładni i podłącz źródło sprężonego powietrza (0,4-0,9 MPa), aby wykonać mocowanie i napędzanie obrabianego przedmiotu do obracania.Stosowany jest głównie do mocowania przedmiotu obrabianego, obracania i podawania z przodu iz tyłu.
Ze względu na dużą długość części obrabianych przez frez, uchwyt ogonowy i dopasowany uchwyt główny są zwykle instalowane na urządzeniu parami.
Ten produkt to czteropazurowa, automatyczna, synchroniczna konstrukcja centrująca z solidnym środkiem.Zalecany do stosowania w maszynie zintegrowanej z dnem sitowym i może ciąć dno sitowe kwadratowe i okrągłe.
2. Parametry wydajności
|
W160A-25 |
|
25mm |
|
4,8KN |
|
0,4-0,9 MPa |
|
500 obr/min |
|
15-160mm |
|
150mm |
|
0,1kg.m2 |
|
21 kg |
|
44kg |
3.Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | H | ja | jot | L | M | N | O | R | S | T |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| do.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
