Dom > Produkty > Uchwyt laserowy > Automatyczny laserowy uchwyt pneumatyczny do laserowej maszyny do cięcia rur

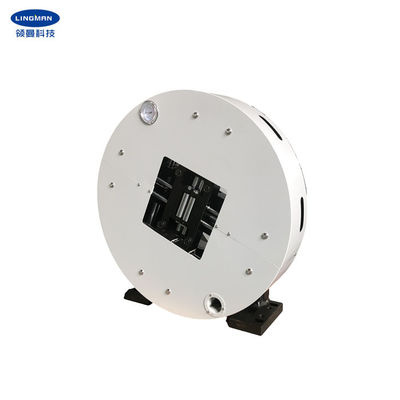

Automatyczny laserowy uchwyt pneumatyczny do laserowej maszyny do cięcia rur

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: M230J

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: USD 3400-4600/set

Szczegóły pakowania: karton z drewna

Czas dostawy: 15-20 dni roboczych

Zasady płatności: T / T, L / C

Możliwość Supply: 100 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

Automatyczny laserowy uchwyt pneumatyczny

,

laserowa maszyna do cięcia rur pneumatyczny uchwyt

,

uchwyt laserowy o skoku pazurów 230 mm

Uderzenie pazurów:
230mm
Maksymalna siła mocowania:
2KN
Dopuszczalne ciśnienie:
0,1-0,9 MPa
Ogranicz prędkość:
525 obr/min
Zakres mocowania:
5-230mm
Wysokość centralna:
350mm
Bezwładność obrotowa:
4 kg. ㎡
Masa części obrotowej:
97kg
Cała waga jednostkowa:
200kg
Uderzenie pazurów:
230mm
Maksymalna siła mocowania:
2KN
Dopuszczalne ciśnienie:
0,1-0,9 MPa
Ogranicz prędkość:
525 obr/min
Zakres mocowania:
5-230mm
Wysokość centralna:
350mm
Bezwładność obrotowa:
4 kg. ㎡
Masa części obrotowej:
97kg
Cała waga jednostkowa:
200kg
Automatyczny laserowy uchwyt pneumatyczny do laserowej maszyny do cięcia rur
Automatyczny laserowy uchwyt pneumatyczny do laserowej maszyny do cięcia rur

1. Opis



Ten uchwyt jest przeznaczony do laserowego sprzętu do cięcia rur.Może realizować szybkie zaciskanie i luzowanie poprzez obracanie wlotu powietrza z boku, odłączenie źródła powietrza przed rozpoczęciem pracy.Jest kontrolowany przez przełączanie pojedynczych i podwójnych cylindrów, które wytwarzają różne siły zaciskania, co ma więcej zalet w zakresie zaciskania rur cienkościennych i rur o dużej wytrzymałości.

Model ten ma małą bezwładność obrotową i zużywa mało energii.Uchwyt ma lepszą odporność na kurz i wyższą dokładność pozycjonowania powtórzeń.



Posiada dwa niezależne cylindry, zawór jednokierunkowy i zawór zwrotny, a także posiada funkcję długotrwałego utrzymywania ciśnienia (ponad 8 godzin) wewnątrz.Szybkie zaciskanie i luzowanie można osiągnąć poprzez boczne obrócenie wlotu powietrza i odłączenie źródła powietrza w celu rozpoczęcia pracy.Po zamocowaniu podstawy, połączenie silnika z przekładnią i źródłem sprężonego powietrza może zapewnić mocowanie i napędzanie obrabianego przedmiotu do obrotu.Stosowany jest głównie do mocowania i obracania przedmiotu obrabianego.



2. Parametry wydajności



  • Numer modelu
M230J
  • Uderzenie pazurów
230mm
  • Maksymalna siła docisku
2KN
  • Dopuszczalne ciśnienie
0,1-0,9 MPa
  • Ogranicz prędkość
525 obr/min
  • Zakres mocowania
5-230mm
  • Wysokość centralna
350mm
  • Bezwładność obrotowa
4Kg.m2
  • Masa części obrotowej
97kg
  • Cała waga jednostkowa
200kg



3.Wymiary


Automatyczny laserowy uchwyt pneumatyczny do laserowej maszyny do cięcia rur 0


Specyfikacje A b mi F g h i J K L m n
M230J 350 680 205 402 376 326 460 510 60 30 120 180




4. Zalety

a.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki
C.Wysoka powtarzalna dokładność pozycjonowania
D.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury grzebieniowe lub wpuszczane





5. Linia produkcyjna

Automatyczny laserowy uchwyt pneumatyczny do laserowej maszyny do cięcia rur 1

6. Nasza usługa



a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
b.Profesjonalny zespół projektowy współpracuje z Tobą.
C.Profesjonalny zespół QC gwarantujący wysoką jakość.
D.Świadczenie usług OEM i ODM.
