Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: GW500B-220
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 3600-4800/set
Szczegóły pakowania: Karton na drewno
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Uchwyt laserowy |
Uderzenie pazurów: |
100mm |
Maksymalna siła mocowania: |
1,2KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
400 obr/min |
Zakres mocowania: |
20-210mm |
Bezwładność obrotowa: |
11,5 kg. ㎡ |
Masa części obrotowej: |
271 kg |
Cała waga jednostkowa: |
450 kg |
Nazwa produktu: |
Uchwyt laserowy |
Uderzenie pazurów: |
100mm |
Maksymalna siła mocowania: |
1,2KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
400 obr/min |
Zakres mocowania: |
20-210mm |
Bezwładność obrotowa: |
11,5 kg. ㎡ |
Masa części obrotowej: |
271 kg |
Cała waga jednostkowa: |
450 kg |
1. Opis

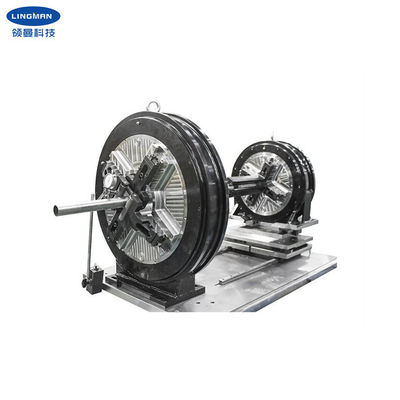

Nasz uchwyt laserowy jest przeznaczony głównie do laserowego cięcia rur.Uchwyt laserowy służy do mocowania i podawania rur podczas cięcia rur.Ten uchwyt laserowy ma cztery szczęki o podwójnej mocy z samocentrującą się strukturą w parach, która może zaciskać okrągłe, kwadratowe, prostokątne, eliptyczne i inne centralnie części.Ze względu na dużą długość detali obrabianych przez krajarkę, główny uchwyt służący jako pozycja głowicy wycinania laserowego i dopasowany do niego uchwyt posuwu są zwykle montowane parami na maszynie.
Może realizować szybkie zaciskanie i luzowanie poprzez obracanie wlotu powietrza z boku, odłączenie źródła powietrza przed rozpoczęciem pracy.Jest kontrolowany przez przełączanie pojedynczych i podwójnych cylindrów, które wytwarzają różne siły zaciskania, co ma więcej zalet w zakresie zaciskania rur cienkościennych i rur o dużej wytrzymałości.
Oprócz uchwytu laserowego możemy również dostarczyć niestandardową skrzynię biegów.Może być montowany na górze lub na dole uchwytu.
2. Parametry wydajności
|
GW500B-220 |
|
100mm |
|
1,2KN |
|
0,4-0,9 MPa |
|
500 obr/min |
|
20-210mm |
|
400mm |
|
11,5 kg.m2 |
|
271 kg |
|
450 kg |
3.Wymiary
| Specyfikacje | A | b | B1 | C | D | mi | F | g | h | i | r | S |
| GW500B-220 | 600 | 400 | 730 | 765 | 238 | 195 | 530 | 216 | 220 | 180 | 4-M10 | 18 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| C.Wysoka powtarzalna dokładność pozycjonowania |
| D.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| C.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| D.Świadczenie usług OEM i ODM. |
