Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: Uchwyt laserowy G600JF-230
Warunki płatności i wysyłki
Minimalne zamówienie: 1 ZESTAW
Cena: USD 3800-6500 set
Szczegóły pakowania: Karton na drewno
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 100 zestawów miesięcznie
Uderzenie pazurów: |
220mm |
maksymalna siła docisku: |
1,7KN |
Dopuszczalne ciśnienie: |
0,25-0,9 MPa |
Ogranicz prędkość: |
200 obr/min |
Zakres mocowania: |
10-230mm |
Wysokość centralna: |
350mm |
Bezwładność obrotowa: |
4,5 kg. ㎡ |
Masa części obrotowej: |
141 kg |
Funkcja: |
Niższa awaryjność |
Uderzenie pazurów: |
220mm |
maksymalna siła docisku: |
1,7KN |
Dopuszczalne ciśnienie: |
0,25-0,9 MPa |
Ogranicz prędkość: |
200 obr/min |
Zakres mocowania: |
10-230mm |
Wysokość centralna: |
350mm |
Bezwładność obrotowa: |
4,5 kg. ㎡ |
Masa części obrotowej: |
141 kg |
Funkcja: |
Niższa awaryjność |
1. Opis

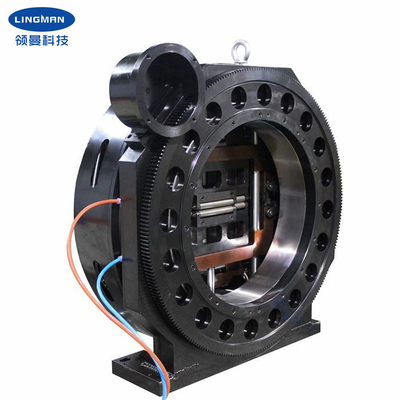

Ten uchwyt laserowy jest powszechnie stosowany w maszynach do cięcia laserowego włókien, może być używany jako niezależne obrotowe wrzeciono.Jednocześnie przedmiot obrabiany może być mocno trzymany podczas obracania.
Obrotowy wlot powietrza pozwala na szybkie zaciskanie i odkręcanie i może działać bez odłączania źródła powietrza.
Uchwyt bezpośrednio wykorzystujący wyjście cylindra.Wysoka sprawność mechaniczna, małe straty energii, duża wyjściowa siła docisku, stabilna siła docisku.W porównaniu z innymi uchwytami laserowymi na rynku, produkt ma prostą konstrukcję, niewiele komponentów, niewielką wagę, niską awaryjność, stabilną wydajność, mały moment bezwładności, niskie zużycie energii.
Prosty pneumatyczny kwadratowy otwór uchwytu laserowego o podwójnym działaniu nadaje się do sprzętu do cięcia laserowego, okrągłej rury do cięcia obrotowego, rury kwadratowej, rury eliptycznej i tak dalej.
2. Parametry wydajności
|
Uchwyt laserowy |
|
G600JF-230 |
|
220mm |
|
1,7KN |
|
0,25-0,9 MPa |
|
200 obr/min |
|
10-170mm |
|
350mm |
|
4,5gm² |
|
141 kg |
|
219kg |
3.Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | L | O | R | S |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4. Zalety
1. Konstrukcja z pełnym skokiem
2. Szeroki zakres zastosowań, dywersyfikacja profili obróbki
3. Wysoka powtarzalna dokładność pozycjonowania
4. Niskie koszty konserwacji, długa żywotność
5. Dostępnych jest wiele konfiguracji
5.1 Pełne lub puste
5.2 Pazury typu grzebieniowego lub wpuszczanego
5. Nasza usługa
1. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
2. Profesjonalny zespół projektowy współpracuje z Tobą.
3. Profesjonalny zespół QC gwarantujący wysoką jakość.
4. Świadczenie usług OEM i ODM.
6.Linia produkcyjna
