Dom > Produkty > Laserowy uchwyt obrotowy > Czteroszczękowy uchwyt pneumatyczny obrotowy uchwyt do laserowej maszyny do cięcia rur

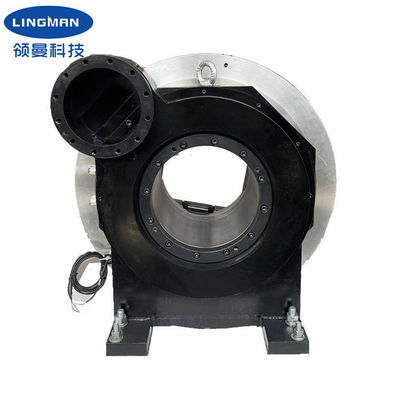

Czteroszczękowy uchwyt pneumatyczny obrotowy uchwyt do laserowej maszyny do cięcia rur

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: G500DC-230

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: USD 4200-4900/set

Szczegóły pakowania: karton z drewna

Czas dostawy: 15-20 dni roboczych

Zasady płatności: T/T, L/C

Możliwość Supply: 500 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

Czteroszczękowy uchwyt obrotowy

,

obrotowy uchwyt laserowy do cięcia rur

,

uchwyt pneumatyczny 155r/min

Nazwa produktu:
Uchwyt pneumatyczny
Uderzenie pazurów:
225mm
maksymalna siła docisku:
1,6KN
Dopuszczalne ciśnienie:
0,3-0,9 MPa
Ogranicz prędkość:
155r/min
Zakres mocowania:
8-230mm
Wysokość centralna:
315MM
Bezwładność obrotowa:
4,18 kg. ㎡
Masa części obrotowej:
126 kg
Cała jednostka:
248 kg
Nazwa produktu:
Uchwyt pneumatyczny
Uderzenie pazurów:
225mm
maksymalna siła docisku:
1,6KN
Dopuszczalne ciśnienie:
0,3-0,9 MPa
Ogranicz prędkość:
155r/min
Zakres mocowania:
8-230mm
Wysokość centralna:
315MM
Bezwładność obrotowa:
4,18 kg. ㎡
Masa części obrotowej:
126 kg
Cała jednostka:
248 kg
Czteroszczękowy uchwyt pneumatyczny obrotowy uchwyt do laserowej maszyny do cięcia rur
Czteroszczękowy uchwyt pneumatyczny obrotowy uchwyt do laserowej maszyny do cięcia rur

1. Opis




Nasze zaciski pneumatyczne są specjalnie zaprojektowane do laserowego cięcia rur.Może być używany jako samodzielne obrotowe wrzeciono z uchwytem pośrodku, który mocno zaciska obrabiany przedmiot i jednocześnie się obraca.



Uchwyt przyjmuje całkowicie zamkniętą konstrukcję, która ma lepszą stabilność i odporność na zużycie.Dokładność obrotu i powtarzalność uchwytu są wyższe niż w przypadku tradycyjnych uchwytów laserowych.W porównaniu z podobnymi produktami na rynku, nasze produkty mają dłuższą żywotność, wyższą dokładność obrotu i większą siłę mocowania.W przypadku niskiego ciśnienia powietrza można uzyskać mniejszą siłę docisku, tym samym zaspokajając potrzebę obróbki cienkościennych kształtek rurowych.



Produkt jest szeroko stosowany w specjalnych przecinarkach laserowych do rur i innych maszynach do obróbki rur.




2. Parametry wydajności

  • Numer modelu
G500DC-230
  • Uderzenie pazurów
220mm
  • Maksymalna siła docisku
1,5KN
  • Dopuszczalne ciśnienie
0,3-0,9 MPa
  • Ogranicz prędkość
150 obr/min
  • Zakres mocowania
8-228mm
  • Wysokość centralna
315mm
  • Bezwładność obrotowa
4,18 kg.m²
  • Masa części obrotowej
124kg
  • Cała waga jednostkowa
245 kg


3. Wymiary
Czteroszczękowy uchwyt pneumatyczny obrotowy uchwyt do laserowej maszyny do cięcia rur 0




Specyfikacje A B B1 C D mi F G H I R S
G500DC-230 420 315 600 615 220 60 380 368 230 265 12-M8 18X22


4. Zalety

a.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki
c.Wysoka powtarzalna dokładność pozycjonowania
d.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
mi.1 lity lub pusty

mi.2 pazury typu grzebieniowego lub wpuszczanego




5. Nasza usługa

a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
b.Profesjonalny zespół projektowy współpracuje z Tobą.
c.Profesjonalny zespół QC gwarantujący wysoką jakość.
d.Świadczenie usług OEM i ODM.


6. Linia produkcyjna
Czteroszczękowy uchwyt pneumatyczny obrotowy uchwyt do laserowej maszyny do cięcia rur 1
