Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Chiny
Nazwa handlowa: Lingman
Numer modelu: G800D-360
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 8500-8900 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 50 zestawów miesięcznie
Uderzenie pazurów: |
260mm |
Maksymalna siła docisku: |
4.1KN |
Dopuszczalne ciśnienie: |
0,2-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
15-360mm |
Wysokość centralna: |
425mm |
Bezwładność obrotowa: |
17,69 kg.㎡ |
Materiał: |
Stal, stal nierdzewna |
Aplikacja: |
Laserowe cięcie rur |
Uderzenie pazurów: |
260mm |
Maksymalna siła docisku: |
4.1KN |
Dopuszczalne ciśnienie: |
0,2-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
15-360mm |
Wysokość centralna: |
425mm |
Bezwładność obrotowa: |
17,69 kg.㎡ |
Materiał: |
Stal, stal nierdzewna |
Aplikacja: |
Laserowe cięcie rur |
1. Opis

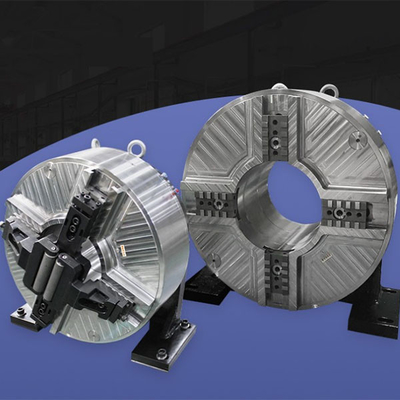

Nasz uchwyt laserowy jest typu pneumatycznego i jest używany głównie w laserowych maszynach do cięcia rur, maszynach do cięcia plazmowego i spawarkach.Nasz uchwyt może zaciskać różne kształty rur, takie jak rura okrągła, rura kwadratowa, rura prostokątna, rura w kształcie litery L i rura w kształcie litery H.Ten model (G360J-110) może zaspokoić potrzeby małych i cienkościennych rur.Szczęki otwierają się, a zamknięcie jest kontrolowane przez źródło powietrza, a obrót uchwytu odbywa się poprzez przekładnię zębatą i jest kontrolowany przez silnik.
W porównaniu z tradycyjnym uchwytem tokarskim, uchwyt laserowy poprawia dokładność cięcia, dokładność obrotu i powtarzalną dokładność pozycjonowania.Zastosowanie uchwytu laserowego sprawia, że cięcie laserowe jest wydajniejsze i szybsze, a także zwiększa produktywność.
Oprócz naszego standardowego uchwytu zapewniamy również uchwyt dostosowany do potrzeb klientów.
Jeśli potrzebujesz niestandardowego uchwytu, możemy również zapewnić dostosowany plan zgodnie z Twoimi potrzebami.
2. Parametry wydajności
|
Numer modelu |
G800D-360 |
| Uderzenie pazurów | 260mm |
| Maksymalna siła mocowania | 4.1KN |
| Dopuszczalne ciśnienie | 0,2-0,9 MPa |
| Ogranicz prędkość | 150 obr/min |
| Zakres mocowania | 15-360mm |
| Wysokość centralna | 425mm |
| Bezwładność obrotowa | 17.69kg.m2 |
| Masa części obrotowej | 251kg |
| Cała waga jednostkowa | 369 kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | O | R | S |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405,5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niski koszt konserwacji, długa żywotność |
|
e. Dostępne są liczne konfiguracje e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Linia produkcyjna
6. Nasza usługa
| a. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Professional zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d. Zapewnienie usługi OEM i ODM. |
