Dom > Produkty > Laserowy uchwyt obrotowy > 4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania

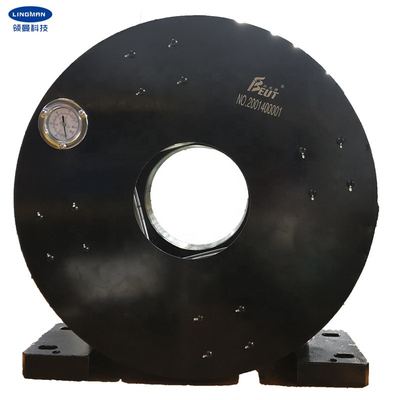

4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania

Szczegóły Produktu

Miejsce pochodzenia: Changzhou, Jiangsu, Chiny

Nazwa handlowa: Lingman

Numer modelu: G600J-225

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: USD 3400-3800/set

Szczegóły pakowania: karton z drewna

Czas dostawy: 15-20 dni roboczych

Zasady płatności: T/T, L/C

Możliwość Supply: 500 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania

,

obrotowy uchwyt dwustronnego działania o średnicy 220 mm

Nazwa produktu:
Pneumatyczny laserowy uchwyt obrotowy
Uderzenie pazurów:
220mm
maksymalna siła docisku:
1,7KN
Dopuszczalne ciśnienie:
0,2-0,9 MPa
Ogranicz prędkość:
210 obr/min
Zakres mocowania:
0-220mm
Wysokość centralna:
355mm
Kolor:
Czarny
Funkcja:
Zero ogonowania
Aplikacja:
Maszyna do cięcia rur
Nazwa produktu:
Pneumatyczny laserowy uchwyt obrotowy
Uderzenie pazurów:
220mm
maksymalna siła docisku:
1,7KN
Dopuszczalne ciśnienie:
0,2-0,9 MPa
Ogranicz prędkość:
210 obr/min
Zakres mocowania:
0-220mm
Wysokość centralna:
355mm
Kolor:
Czarny
Funkcja:
Zero ogonowania
Aplikacja:
Maszyna do cięcia rur
4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania

4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania

1. Opis



Produkt jest przeznaczony do sprzętu do cięcia laserowego i wsparcia, sam produkt może być używany jako niezależne obrotowe wrzeciono, poprzez boczny obrót wlotu powietrza w celu uzyskania szybkiego mocowania i luzowania, odłączone źródło powietrza może działać.Po zamocowaniu podstawy produktu wystarczy zainstalować podtrzymujące połączenie silnika i przekładni oraz połączyć się ze źródłem sprężonego powietrza (0,25-0,9 mpa), aby uzyskać mocowanie przedmiotu obrabianego i napędzanie obrotu przedmiotu obrabianego.Uchwyt ma skok mocowania 220 mm i wysokość środka 350 mm.
Prosta konstrukcja uchwytu, niewielka liczba elementów, niewielka waga, niska awaryjność, stabilna wydajność, mały moment bezwładności, niskie zużycie energii.Rozmiar osiowy uchwytu jest mały, a koszt zerowego ogona jest niższy.


2. Parametry wydajności

  • Numer modelu
G600J-225
  • Uderzenie pazurów
220mm
  • Maksymalna siła docisku
1,7KN
  • Dopuszczalne ciśnienie
0,25-0,9 MPa
  • Ogranicz prędkość
200 obr/min
  • Zakres mocowania
0-220mm
  • Wysokość centralna
350mm
  • Bezwładność obrotowa
6,5 kg.m2
  • Masa części obrotowej
129kg
  • Cała waga jednostkowa
177kg


3. Wymiary
 4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania 0

Specyfikacje A B B1 C D mi F G H I R S
G600J-225 520 350 680 690 179 120 460 185 225 280 12-M8 18


 4. Zalety

a.Konstrukcja z pełnym skokiem
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki
c.Wysoka powtarzalna dokładność pozycjonowania
d.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
mi.1 lity lub pusty

mi.2 pazury typu grzebieniowego lub wpuszczanego



5. Nasza usługa

a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.
b.Profesjonalny zespół projektowy współpracuje z Tobą.
c.Profesjonalny zespół QC gwarantujący wysoką jakość.
d.Świadczenie usług OEM i ODM.


6. Pakowanie i dostawa



4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania 14 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania 2


7. Linia produkcyjna
4 szczęki o średnicy 220 mm Pneumatyczny laserowy obrotowy uchwyt dwustronnego działania 3
