Szczegóły Produktu
Miejsce pochodzenia: Jiangsu, Chiny
Nazwa handlowa: Lingman
Orzecznictwo: IOS9001
Numer modelu: W165J
Warunki płatności i wysyłki
Minimalne zamówienie: 1 SET
Cena: 1800-2000
Szczegóły pakowania: Drzewna skrzynia
Czas dostawy: 20 dni roboczych
Zasady płatności: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Możliwość Supply: 100 zestawów tygodniowo
Model: |
W165J |
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Marka: |
Lingmana |
Uderzenie pazurem: |
33 mm |
Maksymalna siła zacisku: |
4.3KN |
Dopuszczalne ciśnienie: |
00,3-1 MPa |
Ogranicz prędkość: |
500r/min |
Zakres mocowania: |
Φ10-Φ165 |
Centralna wysokość: |
175 mm |
Wyprodukowane w: |
Chiny |
Model: |
W165J |
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Marka: |
Lingmana |
Uderzenie pazurem: |
33 mm |
Maksymalna siła zacisku: |
4.3KN |
Dopuszczalne ciśnienie: |
00,3-1 MPa |
Ogranicz prędkość: |
500r/min |
Zakres mocowania: |
Φ10-Φ165 |
Centralna wysokość: |
175 mm |
Wyprodukowane w: |
Chiny |
1. Opis

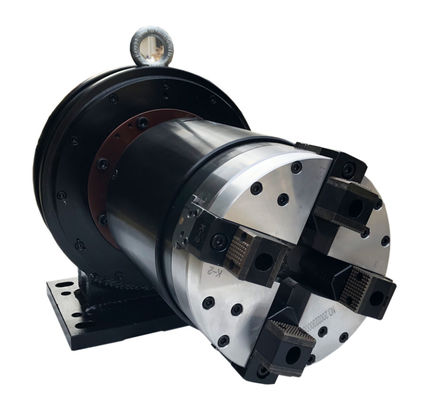

Nasz laser rotary chuck jest specjalnie zaprojektowany dla urządzeń do cięcia laserów.Może być używany jako niezależny wirujący wrot z chuck, który może mocno zacisnąć przedmiot i obracać jednocześnie. Wzięcie powietrza rotacyjnego jest osiągane przez wirnik wyposażony na końcu w celu osiągnięcia szybkiego zaciskania i rozluźniania. Źródło powietrza dostarcza powietrza nieprzerwanie podczas pracy.
Siła zaciskania laserowego koła obrotowego jest duża, zaciskanie jest stabilne; regulacja jest wygodna, wydajność jest wysoka; sztywność jest wyższa niż długa pazura zaciskająca,dokładność może być utrzymywana przez długi czas, i nie ma zjawiska, że deformacja gięcia pazura zaciskowego wpływa na precyzję obrotową.
2. Parametry wydajności
| Numer modelu | W165J |
| Uderzenie pazurami | 33 mm |
| Maksymalna siła zaciskania | 4.3KN |
| Dopuszczalne ciśnienie | 00,3-1 MPa |
| Prędkość ograniczona | 500 r/min |
| Zakres zaciskania | Φ10-Φ165 |
| Wysokość środkowa | 175 mm |
| inercja obrotowa | 00,3 kg.m2 |
| Masa części obracającej | 69 kg |
| Masa całej jednostki | 95 kg |
Uwaga: powyższe liczby są standardowymi parametrami. Możemy również projektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
| Specyfikacje | A | B | B1 | C | D | E | F | Ja... | J | L | M | N | O | P | Q | R | S | T | G |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 | 690 |
4Zalety
e.1 Stałe lub pusty
e.2 Szpony typu grzebień lub szpony typu śruby
5. Linia produktów
6Nasza usługa
