Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G400B-165
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 3400-3800/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Nazwa produktu: |
Uchwyt obrotowy |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurów: |
60mm |
Maksymalna siła mocowania: |
1,2KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
250 obr/min |
Zakres mocowania: |
20-160mm |
Wysokość centralna: |
260mm |
Bezwładność obrotowa: |
3,63 kg. ㎡ |
Masa części obrotowej: |
125kg |
Podanie: |
Cięcie laserowe |
Nazwa produktu: |
Uchwyt obrotowy |
Surowiec: |
Stal nierdzewna |
Uderzenie pazurów: |
60mm |
Maksymalna siła mocowania: |
1,2KN |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Ogranicz prędkość: |
250 obr/min |
Zakres mocowania: |
20-160mm |
Wysokość centralna: |
260mm |
Bezwładność obrotowa: |
3,63 kg. ㎡ |
Masa części obrotowej: |
125kg |
Podanie: |
Cięcie laserowe |
1. Opis

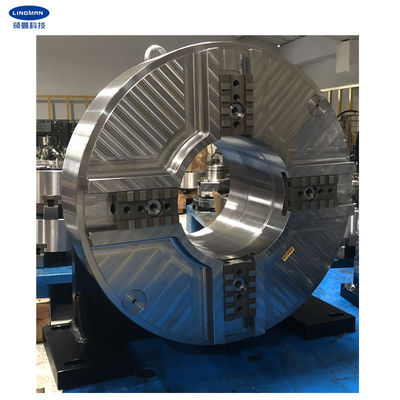

G400B-165 to rodzaj uchwytu laserowego, który jest przeznaczony głównie do cięcia laserowego.Sam uchwyt może być używany jako niezależne wrzeciono, a uchwyt może jednocześnie zaciskać obrabiany przedmiot i obracać się.
Ten rodzaj produktu posiada dwa niezależne cylindry, zawór jednokierunkowy i zawór zwrotny.Ma również długotrwałą funkcję utrzymywania ciśnienia w środku, która wynosi ponad 8 godzin.Szybkie zaciskanie i luzowanie można wykonać poprzez boczne obrócenie wlotu powietrza i odłączenie źródła powietrza w celu rozpoczęcia pracy.Po zamocowaniu podstawy produktu podłącz dopasowany silnik z przekładnią i podłącz źródło sprężonego powietrza (0,4-0,9 MPa), aby zrealizować zaciskanie i napędzanie obrabianego przedmiotu do obrotu.Stosowany jest głównie do mocowania i obracania przedmiotu obrabianego.
Ten uchwyt ma cztery szczęki i jest automatycznym uchwytem o podwójnej mocy.Ma płynną rotację, wysoką dokładność i niski poziom hałasu.Co więcej, jest lekki i ma małą bezwładność, co może poprawić wydajność cięcia, a także zaoszczędzić energię.
2. Parametry wydajności
|
G400B-165 |
|
60mm |
|
1,2KN |
|
0,4-0,9 MPa |
|
250 obr/min |
|
20-160mm |
|
260mm |
|
3,63kg.m2 |
|
125kg |
|
170kg |
3.Wymiary
| Specyfikacje | A | b | B1 | C | D | mi | F | g | h | i | J | K | L | m | n | O | P | Q | r | S |
| G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| C.Wysoka powtarzalna dokładność pozycjonowania |
| D.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| C.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| D.Świadczenie usług OEM i ODM. |
