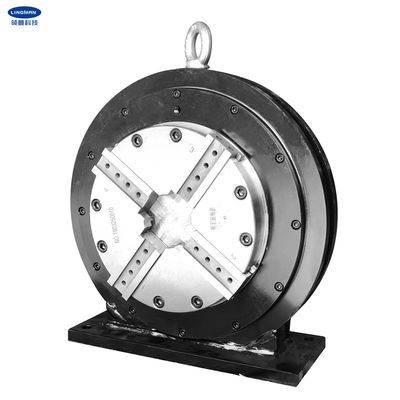

Pneumatyczny centralny uchwyt obrotowy CNC z podwójną mocą

MOQ:	1 zestaw
Cena £:	USD 2600-3100/set
standardowe opakowanie:	karton z drewna
Okres dostawy:	15-20 dni roboczych
Metoda płatności:	T / T, L / C
Wydajność dostaw:	100 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Changzhou, Jiangsu, Chiny

Nazwa handlowa

Lingman

Numer modelu

W400S-56

Nazwa produktu:

Główny uchwyt

Surowiec:

Stal nierdzewna

Uderzenie pazurami:

Maksymalna siła mocowania:

13,5 KN

Dopuszczalne ciśnienie:

0,4-0,9 MPa

Ogranicz prędkość:

300r / min

zakres mocowania:

20-400mm

Centralna wysokość:

300 mm

Bezwładność obrotowa:

5,6 kg. ㎡

Obracająca się waga części:

190 kg

Masa całej jednostki:

270 kg

Podkreślić:

Uchwyt obrotowy CNC 300 obr./min

uchwyt obrotowy CNC 400 mm

solidny uchwyt pneumatyczny do tokarki;

Opis produktu

Pneumatic Power Central Solid 4-szczękowy uchwyt z podwójnym zasilaniem do laserowego obcinaka do rur

1. Opis

Nasze uchwyty podające są również przeznaczone do laserowego cięcia rur, które są również odpowiednie dla naszych głównych uchwytów.Uchwyt ma solidną konstrukcję i jest automatyczną konstrukcją z dwoma mocami, dwoma dwoma centrami.Może być używany do mocowania części okrągłych, kwadratowych, prostokątnych, eliptycznych i innych symetrycznych części osi centralnej.

O szybkich czynnościach zaciskania i odkręcania, można je osiągnąć za pomocą żyratora, który znajduje się na końcu obracającego się wlotu powietrza produktu.A źródło powietrza jest stale dostarczane podczas pracy.Podczas mocowania podstawy uchwytu wystarczy połączyć dopasowany silnik z przekładnią i źródłem sprężonego powietrza, aby można było uzyskać mocowanie i napędzanie obrabianego przedmiotu do obrotu.

Ze względu na dużą długość części obrabianych przez maszynę do cięcia, uchwyt tylny i dopasowany uchwyt główny są zwykle instalowane na urządzeniu parami.

2. Parametry wydajności

Numer modelu	W400S-56
Uderzenie pazurów	56mm
Maksymalna siła docisku	13,5KN
Dopuszczalne ciśnienie	0,4-0,9 MPa
Ogranicz prędkość	5300 obr/min
Zakres mocowania	20-400mm
Wysokość centralna	300mm
Bezwładność obrotowa	5,6kg.m2
Masa części obrotowej	190kg
Cała waga jednostkowa	270 kg

 3.Wymiary

Pneumatyczny centralny uchwyt obrotowy CNC z podwójną mocą 0

Specyfikacje	ZA	b	B1	do	re	mi	fa	sol	H	ja	jot	L	M	N	O	P	Q	R	S	T
W400S-56	525	300	578	589	180	135	475	223	0	100	130	20	45	4	30	30	M12	8-M10	18	375

4. Zalety

za.Konstrukcja z pełnym skokiem

b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki

do.Wysoka powtarzalna dokładność pozycjonowania

re.Niskie koszty utrzymania, długa żywotność

mi.Dostępnych jest wiele konfiguracji
e.1 Pełne lub puste

e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym

5. Linia produkcyjna

6. Nasza usługa

za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji.

b.Profesjonalny zespół projektowy współpracuje z Tobą.

do.Profesjonalny zespół QC gwarantujący wysoką jakość.

re.Świadczenie usług OEM i ODM.
