Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: W165J
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 2400-2600/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 100 zestawów miesięcznie
Nazwa produktu: |
Uchwyt tylny |
Uderzenie pazurami: |
33mm |
Maksymalna siła mocowania: |
4,3KN |
Dopuszczalne ciśnienie: |
0,3-1 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-165mm |
Centralna wysokość: |
175mm |
Bezwładność obrotowa: |
69 kg |
Masa całej jednostki: |
95 kg |
Nazwa produktu: |
Uchwyt tylny |
Uderzenie pazurami: |
33mm |
Maksymalna siła mocowania: |
4,3KN |
Dopuszczalne ciśnienie: |
0,3-1 MPa |
Ogranicz prędkość: |
500r / min |
zakres mocowania: |
10-165mm |
Centralna wysokość: |
175mm |
Bezwładność obrotowa: |
69 kg |
Masa całej jednostki: |
95 kg |
1. Opis

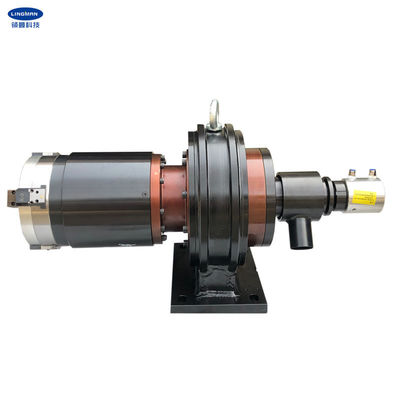

Produkt jest specjalnie zaprojektowany do laserowego cięcia rur.Sam produkt może być używany jako niezależne obrotowe wrzeciono z uchwytem, który może mocno zacisnąć obrabiany przedmiot podczas obracania.Obrotowy wlot powietrza jest osiągany przez żyrator wyposażony na końcu w celu uzyskania szybkich czynności zaciskania i luzowania.Źródło powietrza dostarcza powietrze w sposób ciągły podczas pracy.
Siła docisku produktu jest bardzo duża i stabilna.Wygodna jest również regulacja szczęk. Wydajność i sztywność jest znacznie wyższa niż w przypadku długich szczęk zaciskowych, a precyzja może być utrzymana przez długi czas.Niemożliwym jest pojawienie się odkształcenia mieszającego szczęk zaciskających, które wpływa na precyzję obrotową.
Przy maksymalnej sile docisku nie spowoduje to zjawiska, że długie szczęki dociskowe rodzą się, w związku z czym długość szczęk dociskowych jest projektowana tak, aby była krótka.Ponadto konstrukcja uchwytu jest bardzo prosta i lekka.
2. Parametry wydajności
|
W165J |
|
33mm |
|
4.3KN |
|
0,3-1,0 MPa |
|
500 obr/min |
|
10-165mm |
|
175mm |
|
0,3kg.m2 |
|
69kg |
|
95kg |
3.Wymiary
| Specyfikacje | ZA | b | B1 | do | re | mi | fa | sol | ja | jot | L | M | N | O | P | Q | R | S | T |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 690 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| do.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
