Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: K11-200
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 85-135 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |

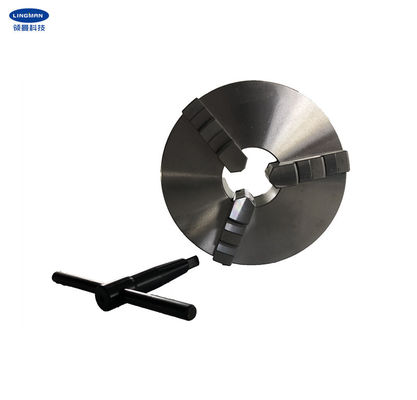

Samocentrujący uchwyt trójszczękowy |
Materiał: |
Stal nierdzewna |
Średnica: |
200 mm |
Ogranicz prędkość: |
3000r / min |
Max. Max. torque moment obrotowy: |
250Nm |
waga: |
15,5 kg |
Stosowanie: |
Zacisnąć obrabiany przedmiot |
moc: |
podręcznik |
Funkcja: |
wysoka celność |
Podanie: |
Tokarka |
Nazwa produktu: |
Samocentrujący uchwyt trójszczękowy |
Materiał: |
Stal nierdzewna |
Średnica: |
200 mm |
Ogranicz prędkość: |
3000r / min |
Max. Max. torque moment obrotowy: |
250Nm |
waga: |
15,5 kg |
Stosowanie: |
Zacisnąć obrabiany przedmiot |
moc: |
podręcznik |
Funkcja: |
wysoka celność |
Podanie: |
Tokarka |
1. Opis
Podstawowa konstrukcja i zasada działania: Trójszczękowy uchwyt samocentrujący wykorzystuje trzy śruby do mocowania uchwytu do kołnierza obrabiarki poprzez otwory na śruby na powierzchni czołowej korpusu tarczy.Włóż klucz do dowolnego kwadratowego otworu przekładni.Gdy klucz jest obracany, zębnik wprawia cewkę w ruch.Obrót nici na końcu cewki napędza trzy szczęki do jednoczesnego poruszania się do przodu lub rozdzielania.
Uchwyty samocentrujące trójszczękowe są najczęściej stosowane w obrabiarkach do metalu.Mogą samocentrować się do mocowania lub trzymania okrągłych, trójkątnych lub sześciokątnych oraz innych kształtów powierzchni zewnętrznych lub wewnętrznych przedmiotów obrabianych do różnych rodzajów obróbki i mocowania.Siła dokręcania jest regulowana, a dokładność centrowania jest wysoka, co może spełnić wymagania dotyczące dokładności zwykłych obrabiarek.
Standardowy uchwyt samocentrujący z trzema szczękami jest ważną podstawą projektowania, wytwarzania i akceptacji produktu, a także stanowi odniesienie dla komputera hosta.
2.Wymiary
| Numer modelu | D1 | D2 | D3 | H | H1 | H2 | h | S | zd | Maksymalny moment obrotowy | Ogranicz prędkość | Waga |
| 200 | 165 | 180 | 65 | 109 | 75 | / | 5 | 12 | 3-M10 | 250 | 3000 | 15,5 |
3. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
