Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G500DC-230
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4200-4900/set
Szczegóły pakowania: Karton na drewno
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Uchwyt pneumatyczny |
Uderzenie pazurów: |
200mm |
maksymalna siła docisku: |
2.77KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130 obr/min |
Zakres mocowania: |
8-228mm |
Wysokość centralna: |
315MM |
Bezwładność obrotowa: |
4,6 kg. ㎡ |
Podanie: |
Laserowa maszyna do cięcia rur |
Nazwa produktu: |
Uchwyt pneumatyczny |
Uderzenie pazurów: |
200mm |
maksymalna siła docisku: |
2.77KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130 obr/min |
Zakres mocowania: |
8-228mm |
Wysokość centralna: |
315MM |
Bezwładność obrotowa: |
4,6 kg. ㎡ |
Podanie: |
Laserowa maszyna do cięcia rur |
1. Opis

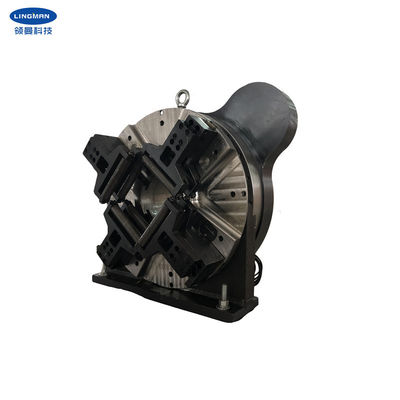

Nasz uchwyt pneumatyczny jest przeznaczony głównie do laserowego cięcia rur.Uchwyt pneumatyczny jest stosowany do zaciskania i luzowania rur oraz rur zasilających podczas cięcia rur.Oprócz rur okrągłych nasz uchwyt pneumatyczny może również zaciskać rury prostokątne, kwadratowe, w kształcie litery H i w kształcie litery L.
Jest używany do pozycjonowania punktu bazowego i jest wygodny do regulacji głównego sprzętu i znacznie skraca czas debugowania głównego sprzętu.A nasz projekt to konstrukcja z pełnym skokiem.Nie ma potrzeby regulacji szczęki, można ją łatwo zaciskać i centrować, aby uzyskać przełączanie różnych średnic rur, co znacznie skraca czas zaciskania.
Uchwyt pneumatyczny może pracować w pełnym skoku bez dodatkowej regulacji czterech szczęk. Przyjmując całkowicie zamkniętą konstrukcję, uchwyt ma lepszą stabilność i odporność na zużycie. Ma dłuższą żywotność, wyższą dokładność obrotową i powtarzalną dokładność pozycjonowania ze względu na wewnętrzny cŁożysko wałeczkowe ross.Ten uchwyt pneumatyczny jest szeroko stosowany w profesjonalnej maszynie do cięcia rur i innych maszynach do obróbki rur.
2. Parametry wydajności
|
G500DC-230 |
|
220mm |
|
1,5KN |
|
0,3-0,9 MPa |
|
150 obr/min |
|
8-228mm |
|
315mm |
|
4,18 kg.m2 |
|
124kg |
|
245 kg |
3.Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | R | S |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
