Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G400C-170
Warunki płatności i wysyłki
Minimalne zamówienie: 1 ZESTAW
Cena: USD 6600-7200 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 100 zestawów miesięcznie
Nazwa produktu: |
Pełnoskokowy uchwyt laserowy |
Uderzenie pazurów: |
165mm |
maksymalna siła docisku: |
1,36-2,45KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
0-170mm |
Wysokość centralna: |
280mm |
Bezwładność obrotowa: |
3,95 kg. ㎡ |
Funkcja: |
Większa precyzja mocowania |
Nazwa produktu: |
Pełnoskokowy uchwyt laserowy |
Uderzenie pazurów: |
165mm |
maksymalna siła docisku: |
1,36-2,45KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
0-170mm |
Wysokość centralna: |
280mm |
Bezwładność obrotowa: |
3,95 kg. ㎡ |
Funkcja: |
Większa precyzja mocowania |
1. Opis

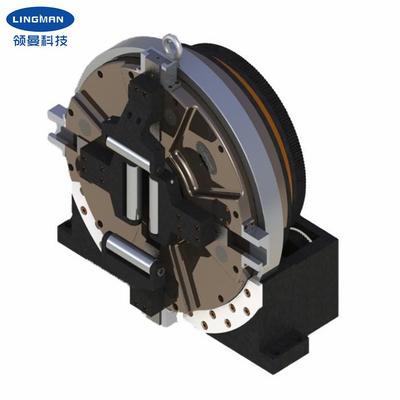

Ten uchwyt to czteroszczękowy, pełnoskokowy uchwyt główny przeznaczony do laserowego cięcia rur.Ten ma pośrodku uchwyt, który może mocno trzymać obrabiany przedmiot i jednocześnie się obracać.Po zamocowaniu podstawy produktu dodaje się tylko pasujący silnik i łączy się z przekładnią, a następnie podłącza się źródło sprężonego powietrza (0,1-0,9 MPa), aby uzyskać zaciskanie przedmiotu obrabianego i napędzanie obracanego przedmiotu.Szybkie zaciskanie i zwalnianie odbywa się poprzez obracanie wlotu powietrza na boki.W porównaniu z podobnymi produktami dostępnymi na rynku, uchwyt ten charakteryzuje się wyższą dokładnością obrotu i powtarzalnością oraz wyższą siłą mocowania.
Produkt może być szeroko stosowany w specjalnych maszynach do laserowego cięcia rur i innych systemach obrabiarek do obróbki rur.
2. Parametry wydajności
|
Numer modelu |
G400C-170 |
| Uderzenie pazurów | 165mm |
| Maksymalna siła mocowania | 1,36-2,45KN |
| Dopuszczalne ciśnienie | 0,1-0,9 MPa |
| Ogranicz prędkość | 150 obr/min |
| Zakres mocowania | 0-170mm |
| Wysokość centralna | 280mm |
| Bezwładność obrotowa | 3,95 kg. ㎡ |
| Masa części obrotowej | 128,5 kg |
| Cała waga jednostkowa | 210kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | O | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury grzebieniowe lub wpuszczane |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6. Linia produkcyjna
