Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: G500C-225 Pneumatyczny uchwyt obrotowy
Warunki płatności i wysyłki
Minimalne zamówienie: 1 ZESTAW
Cena: USD 6600-7200 set
Szczegóły pakowania: Karton na drewno
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
200mm |
maksymalna siła docisku: |
2.77KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130 obr/min |
Zakres mocowania: |
0-225mm |
Wysokość centralna: |
315MM |
Bezwładność obrotowa: |
6,1 kg. ㎡ |
Funkcja: |
Większa precyzja mocowania |
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
200mm |
maksymalna siła docisku: |
2.77KN |
Dopuszczalne ciśnienie: |
0,1-0,9 MPa |
Ogranicz prędkość: |
130 obr/min |
Zakres mocowania: |
0-225mm |
Wysokość centralna: |
315MM |
Bezwładność obrotowa: |
6,1 kg. ㎡ |
Funkcja: |
Większa precyzja mocowania |
1. Opis

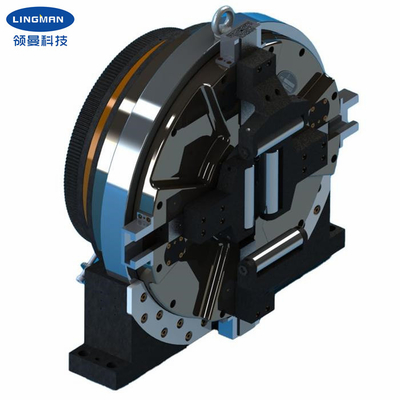

Nasz uchwyt laserowy jest przeznaczony głównie do laserowego cięcia rur.Laserowy pneumatyczny uchwyt obrotowy służy do mocowania i podawania rur podczas cięcia rur.Może zaciskać nie tylko rury okrągłe, ale także rurę prostokątną, rurkę w kształcie litery L, rurkę w kształcie litery H i tak dalej.Uchwyt pracuje na pełnym skoku, nie ma potrzeby regulacji położenia czterech szczęk, dzięki czemu można znacznie poprawić wydajność produkcji.Ten ma pośrodku uchwyt, który może mocno trzymać obrabiany przedmiot i jednocześnie się obracać.Po zamocowaniu podstawy produktu dodaje się tylko pasujący silnik i łączy się z przekładnią, a następnie podłącza się źródło sprężonego powietrza (0,1-0,9 MPa), aby uzyskać zaciskanie przedmiotu obrabianego i napędzanie przedmiotu do obracania.
Ten pneumatyczny uchwyt obrotowy może być szeroko stosowany w specjalnych maszynach do laserowego cięcia rur i innych systemach obrabiarek do obróbki rur.
2. Parametry wydajności
| Nazwa produktu | Pneumatyczny uchwyt obrotowy |
|
Numer modelu |
G450C-225 |
| Uderzenie pazurów | 200mm |
| Maksymalna siła docisku | 2.77KN |
| Dopuszczalne ciśnienie | 0,1-0,9 MPa |
| Ogranicz prędkość | 130 obr/min |
| Zakres mocowania | 0-225mm |
| Wysokość centralna | 315mm |
| Bezwładność obrotowa | 6,1 kg. ㎡ |
| Masa części obrotowej | 140kg |
| Cała waga jednostkowa | 240kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | O | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
| a. Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Professional zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d. Zapewnienie usługi OEM i ODM. |
