Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: W200A-25
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 2500-3200/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 100 zestawów na miesiąc
Nazwa produktu: |
Główny uchwyt |
Uderzenie pazurów: |
25mm |
Surowiec: |
Stal nierdzewna |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Maksymalna siła docisku: |
8,5KN |
Ogranicz prędkość: |
500 obr/min |
Zakres mocowania: |
20-210mm |
Wysokość centralna: |
190mm |
Bezwładność obrotowa: |
0,21 kg. ㎡ |
Masa części obrotowej: |
34kg |
Cała waga jednostkowa: |
59 kg |
Nazwa produktu: |
Główny uchwyt |
Uderzenie pazurów: |
25mm |
Surowiec: |
Stal nierdzewna |
Dopuszczalne ciśnienie: |
0,4-0,9 MPa |
Maksymalna siła docisku: |
8,5KN |
Ogranicz prędkość: |
500 obr/min |
Zakres mocowania: |
20-210mm |
Wysokość centralna: |
190mm |
Bezwładność obrotowa: |
0,21 kg. ㎡ |
Masa części obrotowej: |
34kg |
Cała waga jednostkowa: |
59 kg |
1. Opis

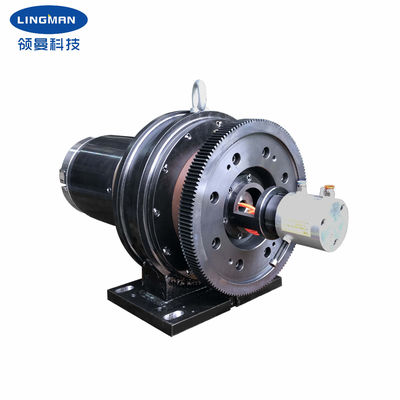

Ten rodzaj uchwytu jest uchwytem tylnym, a także karmi uchwytem.Jest powszechnie stosowany do mocowania przedmiotu obrabianego, obracania i podawania z przodu iz tyłu.Jest również jak uchwyt główny, który może być używany jako niezależne wrzeciono podczas użytkowania.Funkcją jest również mocne mocowanie obrabianego przedmiotu podczas obracania.
Obrotowy wlot powietrza może być realizowany przez żyrator zamontowany na ogonie, dzięki czemu można uzyskać szybkie zaciskanie i luzowanie.Pracujące źródło powietrza przyjmuje zasadę ciągłego dopływu powietrza.
Podczas mocowania podstawy uchwytu, łączenia dopasowanego silnika z przekładnią i źródłem sprężonego powietrza, może realizować mocowanie i napędzanie obrabianego przedmiotu do obrotu.
Ponieważ długość części obrabianych przez sprzęt tnący jest dłuższa, uchwyt tylny i dopasowany uchwyt główny są często instalowane na sprzęcie parami.
Konstrukcja tego uchwytu jest czteroszczękową konstrukcją centrującą automatyczną synchronizację, a także jest solidnym środkiem.Uprzejmie polecamy go do stosowania w maszynie zintegrowanej z sitami i nadaje się do cięcia kwadratowych i okrągłych arkuszy sitowych.
Badamy rynek międzynarodowy, kooperacje Win-Win!
2. Parametry wydajności
|
W160A-25 |
|
25mm |
|
4,8KN |
|
0,4-0,9 MPa |
|
500 obr/min |
|
15-160mm |
|
150mm |
|
0,1kg.m2 |
|
21 kg |
|
44kg |
3.Wymiary
| Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | L | M | N | O | R | S | T |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niski koszt konserwacji, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
DLACZEGO WYBRAĆ LINGMAN:
Odp.: profesjonalna fabryka:
Mamy 20-letnie specjalne doświadczenie w produkcji i eksporcie Chuck. Nasz ulepszony i zaawansowany sprzęt oraz posiadane umiejętności
technika, więc zapewnij najlepszą jakość i zdecydowanie z naszą najlepszą konkurencyjną ceną fabryczną.
B: dobry materiał i jakość:
Ponieważ jesteśmy uczciwą fabryką, oczekujemy i czekamy na długą współpracę, więc materiał i jakość zwracaliśmy dużą uwagę.I dla
jakość, którą zwykle sprawdzamy podczas produkcji dwukrotnie, aby kontrolować jakość, a także możemy testować na maszynie;
C. Wsparcie techniczne:
Możemy zmienić rozmiar na twoją prośbę, aby spełnić twoją maszynę.
D. Najlepsze usługi:
Dokładamy wszelkich starań dla naszych klientów.
