Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: Pneumatyczny uchwyt obrotowyG700D-270
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4800-5200 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
242mm |
maksymalna siła docisku: |
3.16KN |
Dopuszczalne ciśnienie: |
0,2-0,9 MPa |
Ogranicz prędkość: |
115r/min |
Zakres mocowania: |
15-270mm |
Wysokość centralna: |
375mm |
Bezwładność obrotowa: |
10,92 kg. ㎡ |
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
242mm |
maksymalna siła docisku: |
3.16KN |
Dopuszczalne ciśnienie: |
0,2-0,9 MPa |
Ogranicz prędkość: |
115r/min |
Zakres mocowania: |
15-270mm |
Wysokość centralna: |
375mm |
Bezwładność obrotowa: |
10,92 kg. ㎡ |
1. Opis

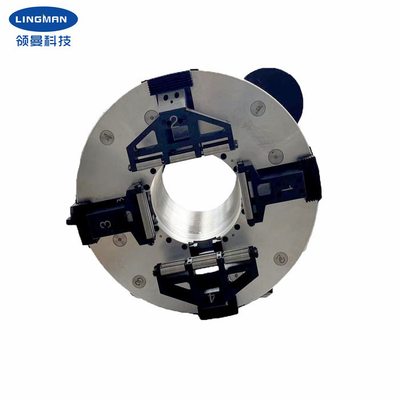

Uchwyt jest czteroszczękowym uchwytem głównym o pełnym skoku, specjalnie zaprojektowanym do laserowego sprzętu do cięcia rur.Sam uchwyt może pracować jako niezależne obracające się wrzeciono.Po zamocowaniu podstawy produktu wystarczy dodać podtrzymujące połączenie silnika i przekładni, a następnie podłączyć źródło sprężonego powietrza (0,3-0,9 mpa), aby zacisnąć obrabiany przedmiot i napędzać obrabiany przedmiot, aby się obracał.Operacja pełnego skoku uchwytu, nie ma potrzeby regulowania pozycji czterech ŁAPY.Chuck przyjmuje całkowicie zamkniętą konstrukcję, wyposażoną w poprzeczne łożyska wałeczkowe.W porównaniu z podobnymi produktami dostępnymi na rynku, uchwyt ma wyższą dokładność obrotu i powtarzalności, a także większą siłę mocowania.
Opracowanie całej serii czteroszczękowych uchwytów wrzecionowych o podwójnej mocy do cięcia laserowego jest syntezą uchwytu przedpneumatycznego naszej firmy i innych powiązanych produktów pneumatycznych, po wielokrotnym podniesieniu jakości badań i projektowania.Charakteryzuje się prostą strukturą, wygodną instalacją, dużą przydatnością, czystym i trwałym, niezawodnym mocowaniem i trwałą precyzją.Może poprawić efektywność działania, obniżyć koszty produkcji i zmniejszyć pracochłonność pracowników.Ten produkt nadaje się do profesjonalnej maszyny do cięcia rur, maszyny do cięcia rur i innych części do chwytania rur, nadaje się do wszystkich rodzajów rur okrągłych, kwadratowych, prostokątnych, eliptycznych do cięcia rur, niewielka modyfikacja pazura może być cięcie wszelkiego rodzaju kształty rur.
2. Parametry wydajności
Nazwa produktu | Pneumatyczny uchwyt obrotowy |
Numer modelu |
G700D-270 |
Uderzenie pazurów | 240mm |
Maksymalna siła mocowania | 3.15KN |
Dopuszczalne ciśnienie | 0,3-0,9 MPa |
Ogranicz prędkość | 120/min |
Zakres mocowania | 15-265mm |
Wysokość centralna | 375mm |
Bezwładność obrotowa |
10,9 kg. ㎡ |
Masa części obrotowej | 215 kg |
Cała waga jednostkowa | 307 kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | O | R | S |
G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Zalety
a.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
