Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: Pneumatyczny uchwyt obrotowy G620DF-245
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 4800-5200 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 10-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
236mm |
Maksymalna siła docisku: |
2.1KN |
Dopuszczalne ciśnienie: |
0,20-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
6-242MM |
Wysokość centralna: |
315MM |
Bezwładność obrotowa: |
5,23 kg. ㎡ |
Materiał: |
Stal, stal nierdzewna |
Cechy: |
Wysoka dokładność synchronizacji |
Nazwa produktu: |
Pneumatyczny uchwyt obrotowy |
Uderzenie pazurów: |
236mm |
Maksymalna siła docisku: |
2.1KN |
Dopuszczalne ciśnienie: |
0,20-0,9 MPa |
Ogranicz prędkość: |
150 obr/min |
Zakres mocowania: |
6-242MM |
Wysokość centralna: |
315MM |
Bezwładność obrotowa: |
5,23 kg. ㎡ |
Materiał: |
Stal, stal nierdzewna |
Cechy: |
Wysoka dokładność synchronizacji |
1. Opis
Nasza firma posiada 15-letnie doświadczenie zawodowe w produkcji tokarek CNC oraz wycinarek laserowych.Pełnosuwowy uchwyt laserowy z kwadratowym otworem to nowy produkt opracowany przez naszą firmę w tym roku.

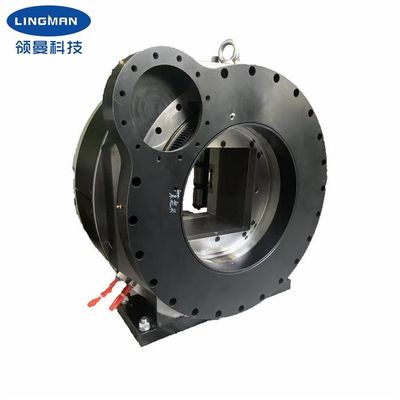

Sam pneumatyczny uchwyt obrotowy może pracować jako niezależne wrzeciono obrotowe.Nowo zaprojektowany uchwyt ma następujące zalety: 1. Wysoka wydajność transmisji i dokładność synchronizacji;2. Zmniejszenie trudności przetwarzania i produkcji, co sprzyja masowej produkcji;lepszy efekt pyłoszczelności i silniejsza odporność na zanieczyszczenia.
Laserowy pneumatyczny uchwyt obrotowy naszej firmy charakteryzuje się prostą konstrukcją, wygodną instalacją, dużą przydatnością, czystym i trwałym, niezawodnym mocowaniem i trwałą precyzją.Może być szeroko stosowany w obrabiarkach do obróbki rur, takich jak specjalne laserowe maszyny do cięcia rur.Ten produkt nadaje się do profesjonalnych maszyn do cięcia rur, maszyn do cięcia rur i innych złączek zaciskowych i nadaje się do cięcia różnych rur okrągłych, kwadratowych, prostokątnych.Nieco zmodyfikowany zacisk może ciąć rury o różnych kształtach.
2. Parametry wydajności
Nazwa produktu | Pneumatyczny uchwyt obrotowy |
Numer modelu |
G620DF-245 |
Uderzenie pazurów | 236mm |
Maksymalna siła mocowania | 2.1KN |
Dopuszczalne ciśnienie | 0,2-0,9 MPa |
Ogranicz prędkość | 150/min |
Zakres mocowania | 6-242mm |
Wysokość centralna | 315mm |
Bezwładność obrotowa |
5,2 kg. ㎡ |
Masa części obrotowej | 120kg |
Cała waga jednostkowa | 250kg |
Uwaga: powyższe liczby są parametrami standardowymi.Możemy również zaprojektować produkty zgodnie ze specjalnymi wymaganiami klientów.
3. Wymiary
Specyfikacje | A | B | B1 | C | D | mi | F | G | H | I | J | K | O | R | S |
G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403,5 | 245X245 | / | 444,5 | / | / | / | 18X22 |
4. Zalety
a.Pneumatyczny uchwyt obrotowy o pełnym skoku |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM. |
