Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-05
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 300-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt mechaniczny |
Skok klina: |
10 mm |
Skok / średnica pazura: |
5,4 mm |
Średnica mocowania: |
12-135mm |
Max. Maks. DB pull DB pull: |
17,1KN |
Max. Maks. clamping force siła mocowania: |
35,8KN |
waga: |
6,7 kg |
Max. Maks. number revolutions liczba obrotów: |
7000 obr / min |
Odpowiedni cylinder: |
TH-536 |
Struktura: |
Pusta struktura |
Stosowanie: |
Tokarka CNC |
Funkcja: |
Wysoka precyzja |
Nazwa produktu: |
Uchwyt mechaniczny |
Skok klina: |
10 mm |
Skok / średnica pazura: |
5,4 mm |
Średnica mocowania: |
12-135mm |
Max. Maks. DB pull DB pull: |
17,1KN |
Max. Maks. clamping force siła mocowania: |
35,8KN |
waga: |
6,7 kg |
Max. Maks. number revolutions liczba obrotów: |
7000 obr / min |
Odpowiedni cylinder: |
TH-536 |
Struktura: |
Pusta struktura |
Stosowanie: |
Tokarka CNC |
Funkcja: |
Wysoka precyzja |
1. Opis

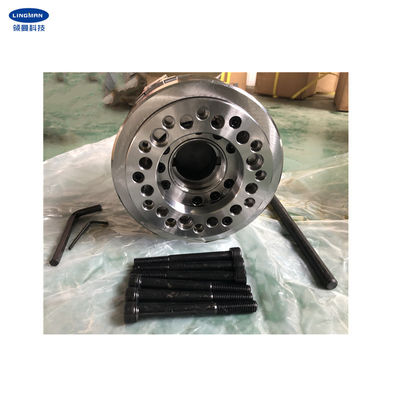

Nasza firma zajmuje się profesjonalną produkcją uchwytów zarówno do tokarek CNC jak i wycinarek laserowych.Teraz uchwyt hydrauliczny jest popularny na rynku.Konstrukcja tego rodzaju uchwytu to pusta konstrukcja z dużym otworem przelotowym.Ten uchwyt ma 3 szczęki w kształcie klina i dobrze pasują do mocowania przedmiotu obrabianego o specjalnym kształcie.Wszystkie powierzchnie ślizgowe naszych uchwytów są obrabiane poprzez hartowanie, precyzyjne szlifowanie i bezpośrednio smarowane.Dodatkowo charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.
Uchwyt jest solidny i trwały i może pracować płynnie przy dużych prędkościach.Charakteryzuje się również wysoką dokładnością pozycjonowania powtórzeń oraz dużą siłą zacisku i nadaje się do automatycznej produkcji.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.
Dostępne są różne rozmiary uchwytów, np. 4 cale, 5 cali, 6 cali, 8 cali, 10 cali, 12 cali i 15 cali.Oprócz uchwytu o standardowym rozmiarze dostarczane są również uchwyty niestandardowe zgodnie z Twoim rysunkiem i wymaganiami.
2. Parametry wydajności
|
Numer modelu |
3H-05 |
|
Skok klina |
10mm |
|
Skok/średnica pazura |
5,4 mm |
|
Średnica mocowania |
12-135mm |
|
Maks.DB ciągnąć |
17.1KN |
|
Maks.siła docisku |
35,8KN |
|
Waga |
6,7 kg |
|
Maksymalne ciśnienie robocze |
2,9 MPa |
|
Maks.Liczba rewolucji |
7000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-536 |
3.Wymiary
| Specyfikacje | ZA | b | do | re | D1 | D2 | mi | E1 | fa | G maks. | G min. | H | jot |
| 3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
